干式試驗變壓器的結構

干式試驗變壓器的結構

干式試驗變壓器由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。

干式試驗變壓器利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將配套的直流高壓硅堆旋裝在高壓端既可得到直流。

干式試驗變壓器的工作原理

干式試驗變壓器輸入電壓為200V或400V接入配套的控制箱(臺)，經自耦調壓器調節輸入電壓至試驗變壓器初級繞組(低壓)，利用電磁感應原理，在次級繞組(高壓)按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的zui高值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

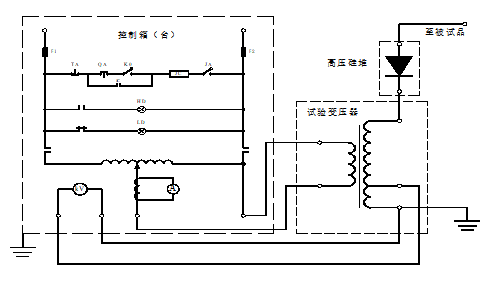

干式試驗變壓器工作原理圖

以上就是干式試驗變壓器的結構及工作原理，希望能幫助大家更好的了解此設備，提高試驗的測試效率。
