工頻耐壓試驗試驗方法　工頻耐壓試驗試驗方法

工頻耐壓試驗試驗方法　工頻耐壓試驗試驗方法

　　1)用工頻耐壓試驗裝置對變壓器進行工頻耐壓試驗，容量應足夠，波形應是正弦波，頻率應是工頻。

　　2)試驗電壓按出廠試驗電壓值的0.85倍，時間60s。

　　3)升壓必須從零開始，升壓速度在40%試驗電壓內不受限制，其后應按每秒3%的試驗電壓均勻升壓。

　　4)交流耐壓前后應測量絕緣電阻和吸收比，兩次測量結果不應有明顯差別。

　　5)非被試線圈需短路接地，并接入保護電阻和球隙，直接在高壓側測量

　　6)加壓側三相與中性點短接

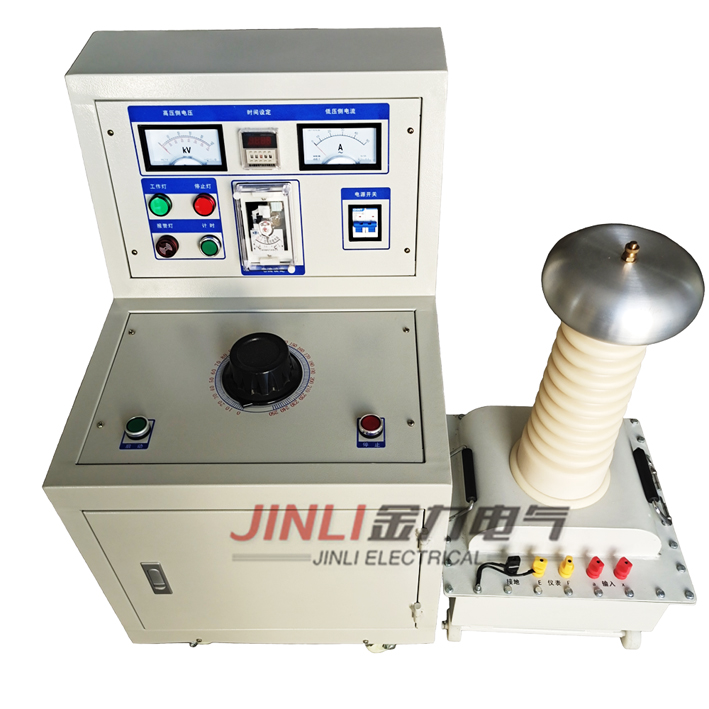

工頻耐壓試驗裝置

　　工頻耐壓試驗AQ措施及注意事項

　　1)此項試驗屬破壞性試驗，必須在其它絕緣試驗完成后進行。

　　2)變壓器應充滿合格的絕緣油，靜置時間應大于24h，才能進行試驗。

　　3)接線必須正確，加壓前應仔細進行檢查，保持足夠的AQ距離，調壓器回零，并進行空升，調節球隙放電電壓。

　　4)試驗可根據試驗回路的電流表、電壓表的突然變化，控制回路過流繼電器的動作，被試品放電或擊穿的聲音進行判斷。

　　5)如試驗中發生放電或擊穿時，應立即降壓，查明故障部位。

　　工頻耐壓試驗試驗標準

　　1)被試設備一般經過交流耐壓試驗，在規定的持續時間內不發生擊穿，耐壓前后絕緣電阻不降低30%，取耐壓前后油樣做色譜分析正常，則認為合格：反之，則認為不合格。

　　2)在試驗過程中，若空氣濕度、溫度或表面臟污等的影響，僅引起表面滑閃放電或空氣放電，應經過清潔和干燥等處理后重新試驗：如由于瓷件表面鈾層損傷或老化等引起放電(如加壓后表面出現局部紅火)，則認為不合格。

　　3)電流表指示突然上升或下降，有可能是變壓器被擊穿。

　　4)在升壓階段或持續時間階段，如發生清脆響亮的“當、當”放電聲音，象用金屬物撞擊油箱的聲音，這是由于油隙距離不夠或是電場畸變引起絕緣結構擊穿，此時伴有放電聲，電流表指示發生突變。當重復進行試驗時，放電電壓下降不明顯。如有較小的“當、當”放電聲音，表計擺動不大，在重復試驗時放電現象消失，往往是由于油中有氣泡。

　　5)如變壓器內部有炒豆般的放電聲，而電流表指示穩定，這可能是由于懸浮的金屬件對地放電。
