直流高壓發生器限流電阻功能

直流高壓發生器限流電阻功能

直流高壓發生器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗。

直流高壓發生器主要特點：

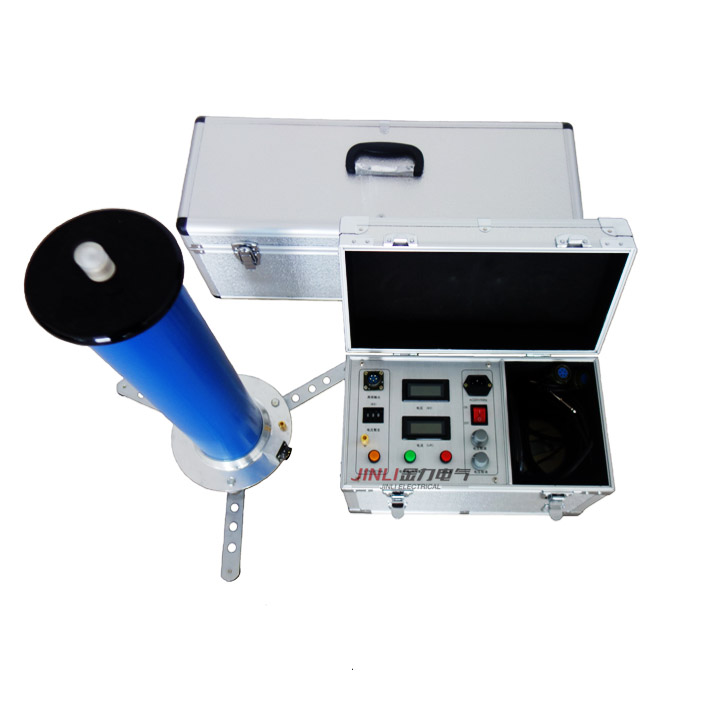

1、直流高壓發生器較同類產品體積更小，不僅美觀、可靠、功能齊全，而且重量更輕、操作簡便、功能齊全，還可野外使用。如圖：

2、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用高精度數顯微安表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

3、高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來的方便。儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、按下0.75UDC--1mA的按鈕，電壓表、電流表顯示當前試驗電壓值的75%的數據，試驗完成后將調壓電位器回到零位，并應按紅色高壓斷按鈕，切斷高壓并關閉電源開關。

4、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使用操作更隨意，顯示數值單位為kV。

直流高壓發生器限流電阻功能說明：

在交流或直流高壓試驗回路中一般均應接入限流電阻R.

其目的是當被試品C x 在回路中放電或被擊穿時起限制電流作用，不至于高壓短路導致試驗設備的損壞。但在某些高壓試驗中可不用接入限流電阻，為此對限流電阻的使用提出以下建議：

1. 對氧化鋅避雷器、普通閥式避雷器高壓開關和電力變壓器等電力設備進行直流高壓試驗時，可以不用接入限流電阻。

2. 電力電纜或是電力電容器等耐壓試驗時應在高壓回路中串接限流電阻。簡單的說，就是當被試品為容性試品時，需加裝限流電阻。

限流電阻使用方法:

只需將配套限流電阻一端擰到直流高壓發生器倍壓筒頂部的高壓輸出端，再將高精度微安表接在限流電阻上，經高壓屏蔽線接到被試品上，正常升壓試驗即可。
