JL1006-240KVA/120KV變頻串聯諧振試驗報告

JL1006-240KVA/120KV變頻串聯諧振試驗報告
規格型號       JL1006-240KVA/120KV
產品名稱   變頻串聯諧振耐壓試驗裝置
產品編號                  NO：900633
  揚州金力電氣有限公司
變壓器檢測報告
                                                  天  氣    晴
室  溫   28   ℃
濕  度   70   %
一、絕緣電阻 2500V兆歐表
高壓對低壓
（MΩ） 高壓對地
（MΩ） 低壓對地
（MΩ）
≥1000 ≥1000 ≥500
二、 空載、耐壓、變比
空 載 電 流  耐  壓 變 比 誤 差
 ≤5% ≥7KV 12.5×2組≤0.5%
三、直流電阻
高壓直流電阻
（Ω） 低壓直流電阻
（mΩ）
A1-X1 26.105 A、X  109.3
A2-X2 26.165
   檢驗員
電抗器檢測報告
一、 規格數量
  30KV 2A  60H     4臺
二、 耐壓試驗
    單臺試驗電壓30KV   兩臺串試驗電壓60KV
    三臺試驗電壓90KV 四臺串試驗電壓120KV
三、 電流試驗
2A連續60分鐘溫升≤90℃
四、 電感測試
單臺     60H  兩臺串聯  2×60×1.13＝   135H
 三臺串聯  3×60×1.23＝   224H
四臺串聯  4×60×1.3 ＝   312H
二臺并聯  60÷2＝ 30H、三臺并聯  60÷3＝ 20H
                            檢驗員
變頻諧振試驗變壓器出廠試驗
試驗電壓 勵磁電壓 負載電流 試驗時間 測試結果
20KV 11.6V 2.4A 60分鐘 合 格
40KV 23.3V 4.8A 60分鐘 合 格
60KV 36.9V 7.1A 60分鐘 合 格
80KV  53.4V  9.5A  60分鐘 合 格
100KV  72.5V  11.7A  60分鐘 合 格
120KV  96.9V  14.3A  60分鐘 合 格
 檢驗結論：經驗收合格、準予出廠。
檢驗員         測試員

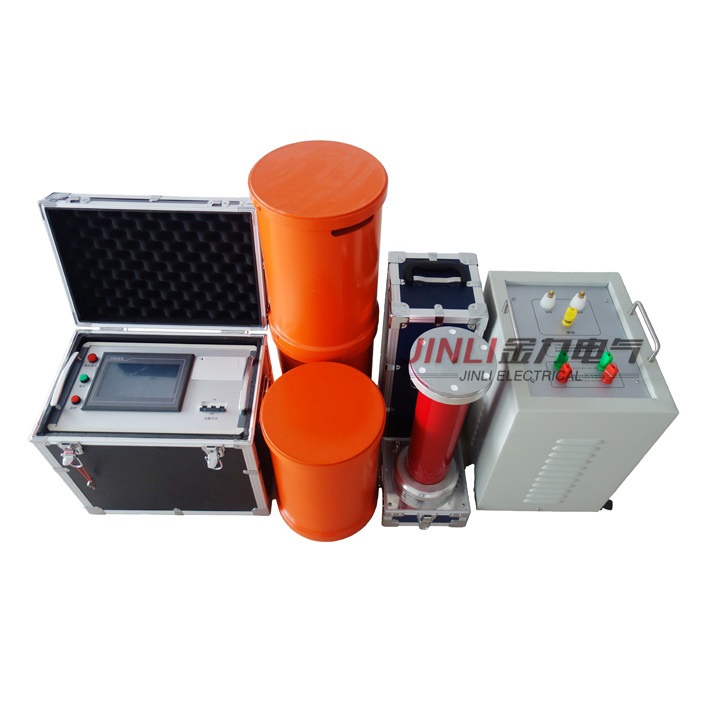

JL1006-240KVA/120KV變頻串聯諧振耐壓試驗裝置
設備配置（供貨）清單
序號 配套名稱 型 號   規 格 規  范 單位 數量
1 變頻電源 JL1006-10/0.2 10KW
輸入AC 220V
輸出AC 0-200V 臺 1
2 勵磁變壓器 JL1006-12/0.2 12KVA 臺 1
3 高壓電抗器 JL1006-60/30 30KV/2A/60H 臺 4
4 電容分壓器 OWF120/0.001（編號：032712） 120KV/100V 臺 1
5 補償電容器 XWF100/0.02 （編號：120803） 100kV/0.01uf 臺 1
6 輸入輸出線  套 1
7 橡膠軟接線  套 1
8 分壓屏蔽線  套 1
9 接地軟線  套 1
10 打印紙  卷 1
11 合格證 JL1006變頻串聯諧振耐壓試驗裝置 貼在面板上
12 保修卡  份 1
13 產品使用說明書  本 1
14 出廠試驗報告  份 1
