三杯絕緣油介電強度測試儀試驗注意事項

三杯絕緣油介電強度測試儀測試中的注意事項

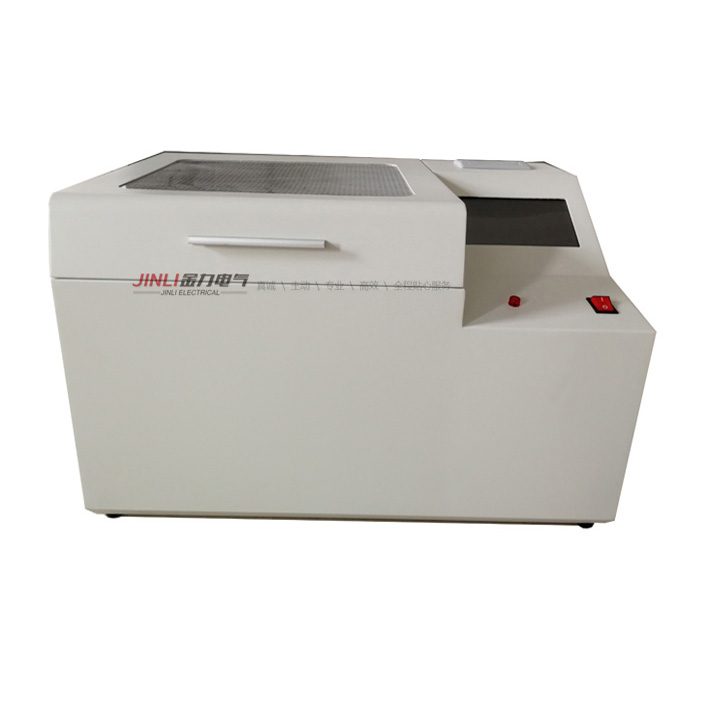

1.JL6003三杯絕緣油介電強度測試儀【劣質油測試儀易損壞】

回收的未經過濾的油稱為劣質油，含有相當多的水分和雜質，絕緣和電氣強度大多在12KV以下。尤其是含水較多的劣質油，有些用戶還用測量高絕緣強度的儀器來測試，以便知道它有多差。因此，該儀器的高壓測試系統很容易被損壞。在正常情況下，高壓電極充滿絕緣油。在試驗過程中，兩個電極之間的電壓是不斷增加的，不同絕緣強度的油介質可以承受不同數值的高壓電場。當上升的高壓電場使絕緣油介質無法承受時，突然被擊穿。擊穿時的瞬態大電流被儀器收集，立即關斷，失去高壓，于是切換到降壓運行。在檢測含水量較大的劣質油時，兩個半球電極之間的電壓不斷上升，同時油介質中的水顆粒在高壓電場的作用下被吸附到球隙中，形成淡白霧水柱，越來越濃，水電阻越來越小。這種高壓變壓器水電阻減小電流增大的瞬態過程(沒有突然擊穿放電)導致儀表損壞，限流電阻，熔絲管燒壞甚至儀表高壓變壓器燒壞。

2.JL6003三杯絕緣油介電強度測試儀[低壓油介電測試]

這種油介質通常在0~80KV。即使油介質含有少量水分和雜質，儀器也能正常測試。只是說明在助推過程中，個別氣泡顆粒(或雜質)被吸入球隙產生放電，氣泡被吹出球隙。油是加進去的，所以壓力還是被增壓，直到油介質的大支撐點被擊穿。這種測試數據還是比較可靠的。

3.JL6003三杯絕緣油介電強度測試儀【劣質油檢測】

不要測試要過濾的回收油介質，如肉眼可見的水滴或雜質。在存放超過24小時的劣質油介質中，大水滴沉在油的底層，微小氣泡浮在油的上面。用戶需要用無水儀器取出中間部分的油樣，在試驗過程中仔細觀察升壓過程中(從升壓初期開始)是否出現圖9所示細線狀的霧柱。如果發現，他們應立即關閉電源，停止測試。或者在升壓過程中，發生多點連續放電，儀器無法自動關閉，用戶應立即關閉電源，停止測試。
