1、 直流高壓發生器操作前預備

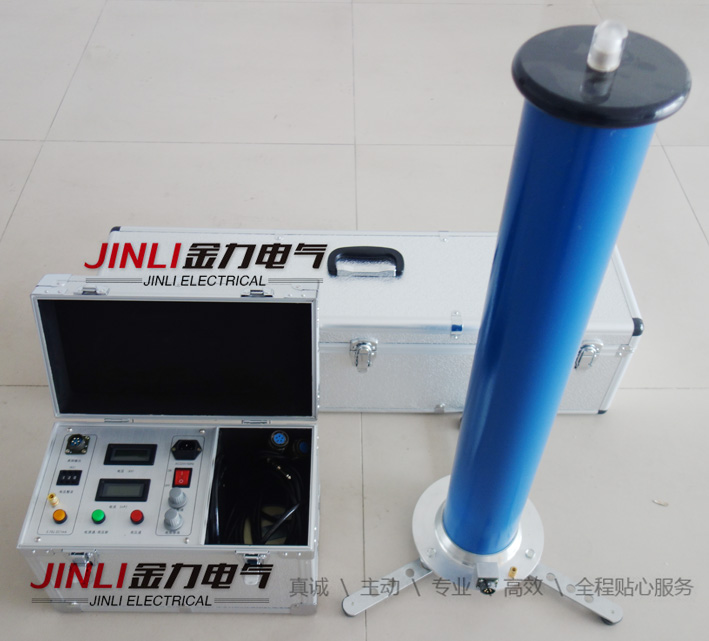

將控制箱的信號輸出電纜插座13和丈量輸入插座14與倍壓設備電纜插座用 電纜連接好，運用前查看其完好性，聯接電纜不該有短路和斷路；倍壓筒應無凝露表象；用2.5mm2以上的銅線將控制箱接地與倍壓設備接地端連接起來并牢靠接地。
2、水阻的裝置闡明
1）在每次實驗前將水阻有氣孔一端擰開，將水加至吞沒導電桿2/3以上，有氣孔的一端朝上。
2）實驗完畢后將水倒掉，待下次實驗前從頭灌入。
3、直流高壓發生器電壓整定值校準
1）插上電源線，翻開控制箱電源開關2 ，電壓顯現表8及電流顯現表7 ,以及0.75倍電壓顯現表11顯現均為零值。
2）將電壓整定按扭17順時針旋究竟,電壓粗調旋鈕18及電壓細調旋鈕19反時針旋轉至零位，零位指示燈4 亮。
3)輕按“發動”按鍵15，“電源”指示燈3（赤色）亮。如按“發動”按鍵15，赤色指示燈不亮,闡明電壓粗諧和細調不在零位,則將電壓粗調旋鈕18和細調旋鈕19反時針旋到零位,赤色指示燈3亮。
4)順時針旋轉電壓粗調旋鈕18，當電壓挨近所需電壓值時，再旋轉電壓細調旋鈕19至所需電壓中止，這時電壓顯現值單位為kV，電流顯現值單位為mA。
5）反時針調理電壓整定旋鈕17，使高壓關斷，此刻赤色指示燈3滅，“過壓”指示燈5 亮。
明此刻儀器按所需求的輸出電壓整定，即輸出抵達所需電壓值時主動堵截高壓，過電壓維護。如整定旋鈕不調整，每次電壓值只能升到整定電壓值。如需電壓升到額外值，則有必要將過壓整定旋鈕順時針調至大。
4、直流高壓發生器測驗
（1）在高壓輸出端子和地接線柱之間接入試品。
（2）翻開電源開關2 ，輕按“發動”按鍵15，“電源”指示燈3（赤色）亮，緩慢調理電壓粗調旋鈕18和電壓細調旋鈕19進行測驗。測驗時電壓顯現表8指示實驗電壓值，單位為kV；0.75倍電壓顯現表11指示實驗電壓值的75％，單位位kV；電流顯現表7指示實驗電流值，單位為mA。
（3）在試品測驗過程中按下0.75倍電壓顯現鎖存按鍵20，則0.75倍電壓顯現表11顯現值確定，保持顯現值不方便，這樣在做氧化鋅避雷器實驗時很方便地可作為參閱電壓。
（4）在任何時候按下守時開按鍵10 ，則發動時刻繼電器9 ，在計時抵達預設的時刻時，蜂鳴器宣布報警訊響。
（5）在實驗過程中，若是負載電流超越儀器額外輸出電流的0－10％時，“過流”指示燈6亮，過流維護，避免損壞試品和儀器。
（6） 實驗完畢后，反時針調理電壓粗調旋鈕18和電壓細調旋鈕19，旋到零位后，電壓顯現表8緩慢回到零位，“零位”指示燈4亮。當三個顯現表顯現零值后，輕按中止按鍵16，此刻赤色指示燈3滅，再關掉電源開關2 。
當被試品電容量很大時，電壓粗調、細調均調到零位后，輸出電壓顯現表遲遲不能回零，則先按中止按鍵16，再關機。然后用放電棒將試品放電，再撤除被試品接線。
