在注塑機、電梯等的控制系統中，多采用微機或者PLC進行控制，在系統設計或者改造過程中，一定要注意變頻器對微機控制板的干擾問題。由于用戶自己設計的微機控制板一般工藝水平差，不符合EMC國際標準，在采用變頻器后，產生的傳導和輻射干擾，往往導致控制系統工作異常，因此需要采取必要措施。
(1) 良好的接地。電機等強電控制系統的接地線必須通過接地匯流排可靠接地，微機控制板的屏蔽地，單獨接地。對于某些干擾嚴重的場合，建議將傳感器、I/O接口屏蔽層與控制板的控制地相連[3]。
(2) 給微機控制板輸入電源加裝EMI濾波器、共模電感、高頻磁環等，成本低。可以有效抑制傳導干擾。另外在輻射干擾嚴重的場合，如周圍存在GSM、或者小靈通機站時，可以對微機控制板添加金屬網狀屏蔽罩進行屏蔽處理。
微機控制板的電源抗干擾措施
(3) 給變頻器輸入加裝EMI濾波器，可以有效抑制變頻器對電網的傳導干擾，加裝輸入交流和直流電抗器L1、L2，可以提高功率因數，減小諧波污染，綜合效果好。在某些電機與變頻器之間距離超過100m的場合，需要在變頻器側添加交流輸出電抗器L3，解決因?yàn)檩敵鰧?dǎo)線對地分布參數造成的漏電流保護和減少對外部的輻射干擾。一個行之有效的方法就是采用鋼管穿線或者屏蔽電纜的方法，并將鋼管外殼或者電纜屏蔽層與大地可靠連接。請注意，在不添加交流輸出電抗器L3時，如果采用鋼管穿線或者屏蔽電纜的方法，增大了輸出對地的分布電容，容易出現過流。當然在實際中一般只采取其中的一種或者幾種方法。
減小變頻器對外部控制設備的干擾措施
(4) 對模擬傳感器檢測輸入和模擬控制信號進行電氣屏蔽和隔離。在變頻器組成的控制系統設計過程中，建議盡量不要采用模擬控制，特別是控制距離大于1M，跨控制柜安裝的情況下。因?yàn)樽冾l器一般都有多段速設定、開關頻率量輸入輸出，可以滿足要求。如果非要用模擬量控制時，建議一定采用屏蔽電纜，并在傳感器側或者變頻器側實現遠端一點接地。如果干擾仍舊嚴重，需要實現DC/DC隔離措施。可以采用標準的DC/DC模塊，或者采用V/F轉換，光藕隔離再采用頻率設定輸入的方法。

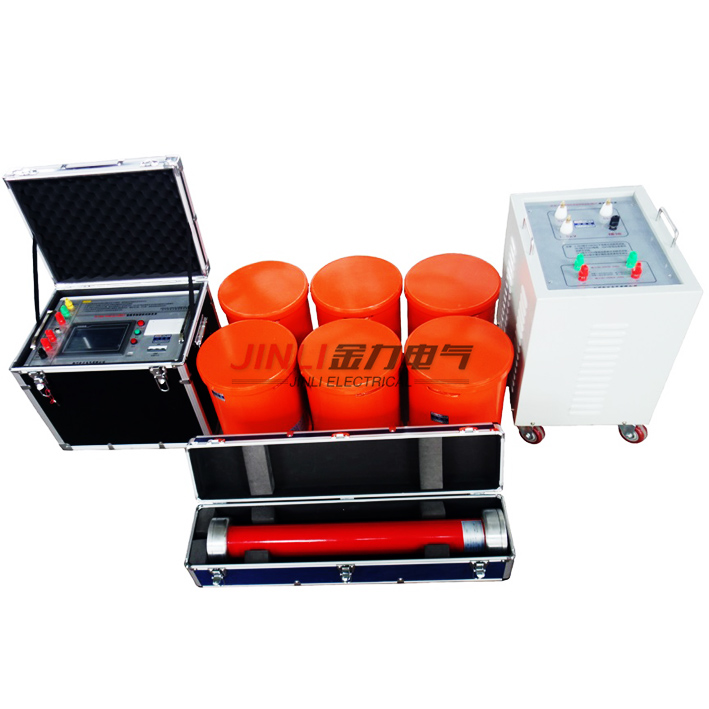

揚州金力電氣專業生產的“變頻串聯諧振”規格齊全,“變頻串聯諧振”有良好的售后服務和優質的解決方案,歡迎您來電咨詢“變頻串聯諧振”詳細信息!
