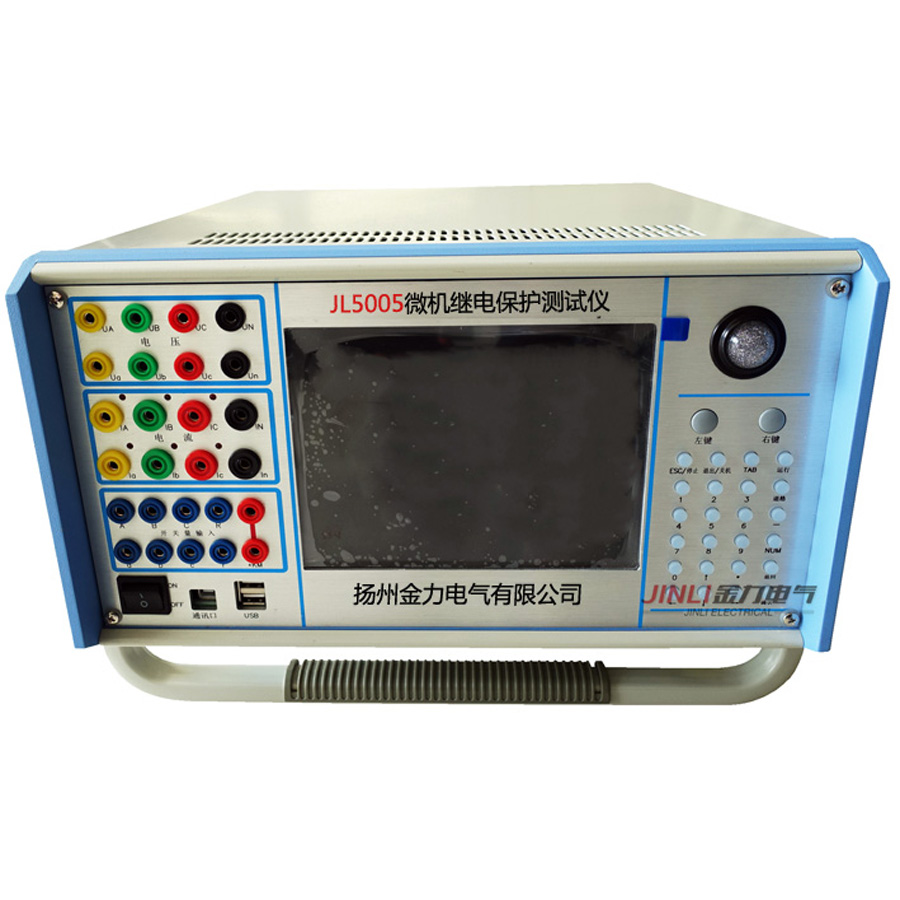

JL5005六相微機繼電保護測試儀試驗報告

JL5005六相微機繼電保護測試儀試驗報告
出廠編號：
一、 電壓輸出
1、零漂
UA（V）   UB（V） UC（V）  Uz（V）
0.055  -0.087 0.067 -0.102
2、準確度
UA 以輸出交流電壓50V計算準確度，準確度 （50-讀數）/50*100%=0
設定值 1V  10V  20V  50V  75V
讀數 0.999 10.001 19.999 50.000 75.000
UB 以輸出交流電壓50V計算準確度，準確度 （50-讀數）/50*100%=-0.002
設定值 1V  10V  20V  50V  75V
讀數 1.000 10.000 20.001 49.998 75.002
UC以輸出交流電壓50V計算準確度，準確度 （50-讀數）/50*100%=0.002
設定值 1V  10V  20V  50V  75V
讀數 1.000 10.000 20.001 50.001 74.995
3、功率測量
UA帶純阻性負載，計算功率。P=U*U/R
輸出電壓     50V      75V
功率P（VA） 38     60
UB帶純阻性負載，計算功率。P=U*U/R
輸出電壓     50V      75V
功率P（VA）    40    65
UC帶純阻性負載，計算功率。P=U*U/R
輸出電壓     50V      75V
功率P（VA）    39     63
4、保護功能
1） 輸出57.73V，用導線短接輸出端口，面板對應故障指示燈亮。
2） 過載報警，輸出75V，帶滑線電阻，增加負載，直至指示燈亮，負載恢復輸出正常
相別  UA   UB   UC
正常否 正常 正常 正常
二、 電流輸出
1、零漂
IA（A）  IB（A） IC（A） IA’（A）  IB’（A） IC’（A）
-0.011  0.020 0.010 -0.009  0.010 0.008
2、準確度
IA 以輸出交流電壓5A計算準確度，準確度 （5-讀數）/5*100%=0
設定值 1A  3A  5A  10A 20A
讀數 0.999 3.000 5.000 10.000 20.001
IB以輸出交流電壓5A計算準確度，準確度 （5-讀數）/5*100%=0.02
設定值 1A  3A  5A  10A 20A
讀數 1.000 3.001 5.000 10.001 20.000
IC以輸出交流電壓5A計算準確度，準確度 （5-讀數）/5*100%=-0.002
設定值 1A  3A  5A  10A 20A
讀數 1.000 2.999 4.999 10.001 19.999
IA’ 以輸出交流電壓5A計算準確度，準確度 （5-讀數）/5*100%=0
設定值 1A  3A  5A  10A 20A
讀數 0.999 3.000 5.000 10.000 20.001
IB’以輸出交流電壓5A計算準確度，準確度 （5-讀數）/5*100%=0.02
設定值 1A  3A  5A  10A 20A
讀數 1.000 3.001 5.000 10.001 20.000
IC’以輸出交流電壓5A計算準確度，準確度 （5-讀數）/5*100%=-0.002
設定值 1A  3A  5A  10A 20A
讀數 1.000 2.999 4.999 10.001 19.999
3、大電流輸出時間測試（輸出20A長時間，從輸出到自動保護止），要求≥10S
IA   IB IC IA’ IB’ IC’
21  S  20 S  19 S   18S  20S 19S
4、功率測量
輸出電流接滑線電阻，用萬用表交流電壓檔監測輸出端口電壓值，同時用示波器監測端口負載波形，電壓且波形不畸變時計算功率，計算公式：P=I*U
IA
輸出電流      5A     10A     20A
功率P（VA） 52 110 230
IB
輸出電流      5A     10A     20A
功率P（VA） 49 104 231
IC
輸出電流      5A     10A     20A
功率P（VA） 50 105 220
IA’
輸出電流      5A     10A     20A
功率P（VA） 53 112 233
IB’
輸出電流      5A     10A     20A
功率P（VA） 51 113 235
IC’
輸出電流      5A     10A     20A
功率P（VA） 50 108 225
5、保護功能
1）輸出端口開路，面板對應故障指示燈亮。
2）過載報警，輸出5A，帶滑線電阻，增加負載，直至指示燈亮，負載恢復輸出正常
相別  IA   IB   IC IA’ IB’ IC’
正常 正常 正常 正常 正常 正常
三、 直流輸出
1、 直流電壓輸出
UA準確度以110V輸出計算：（110-讀數）/110*100%=0
設定值 100V   110V -100V   -110
讀數 99.995 110.002 -100.011 -110.035
UB準確度以110V輸出計算：（110-讀數）/110*100%=0.01
設定值 100V   110V -100V   -110
讀數 100.055 110.000 -99.990 -109.980
UC準確度以110V輸出計算：（110-讀數）/110*100%=0.01
設定值 100V   110V -100V   -110
讀數 100.101 110.108 -99.990 -109.980
2、 直流電流輸出
IA準確度以5A輸出計算：（5-讀數）/5*100%=-0.02
設定值  1A  3A  5A 10A 20A
讀數 1.000 2.999 4.999 10.000 20.001
IB準確度以5A輸出計算：（5-讀數）/5*100%=0.02
設定值  1A  3A  5A 10A 20A
讀數 0.999 3.000 5.000 10.000 20.000
IC準確度以5A輸出計算：（5-讀數）/5*100%=0.02
設定值  1A  3A  5A 10A 20A
讀數 1.000 3.000 5.001 10.000 19.999
IA’準確度以5A輸出計算：（5-讀數）/5*100%=-0.02
設定值  1A  3A  5A 10A 20A
讀數 1.000 2.999 4.999 10.000 20.001
IB’準確度以5A輸出計算：（5-讀數）/5*100%=0.02
設定值  1A  3A  5A 10A 20A
讀數 0.999 3.000 5.000 10.000 20.000
IC’準確度以5A輸出計算：（5-讀數）/5*100%=0.02
設定值  1A  3A  5A 10A 20A
讀數 1.000 3.000 5.001 10.000 19.998
四、 開關量輸入檢測
進入交流試驗程序，選擇“自動”輸出，用導線短接開入量端口，觀察軟件是否計時并停止輸出，同時觀察面板對應指示燈是否亮。
IN1    IN2    IN3   IN4
正常 正常 正常 正常
五、 開關量輸出檢測
進入交流試驗程序，依次選擇各開出量并點擊軟件輸出，用萬用表二極管檔檢測開出量端口是否導通。
OUT1      OUT2
正常 正常
六、 整機輸出檢測
短接電流輸出端口，同時輸出電流5A，電壓57.73V, 二小時后開主機箱檢測溫度是否正常。
檢驗結論：    合格
檢 驗 員 ：
揚州金力電氣有限公司
年    月   日
