YDJ-5KVA/50KV工頻交流耐壓試驗成套裝置

YDJ-5KVA/50KV工頻交流耐壓試驗成套裝置-揚州金力電氣有限公司

產品簡介：
YDJ-5KVA/50KV工頻交流耐壓試驗成套裝置是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YDJ系列油浸式試驗變壓器是在YDJ（G）系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。
YDJ-5KVA/50KV工頻交流耐壓試驗成套裝置產品具有體積小、重量輕、結構緊湊、功能齊全，通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行匯頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
產品結構：

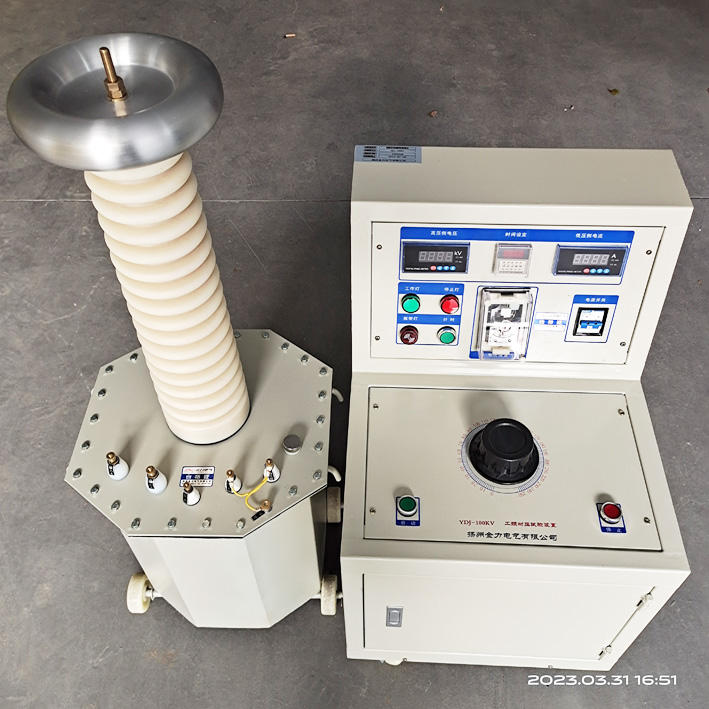

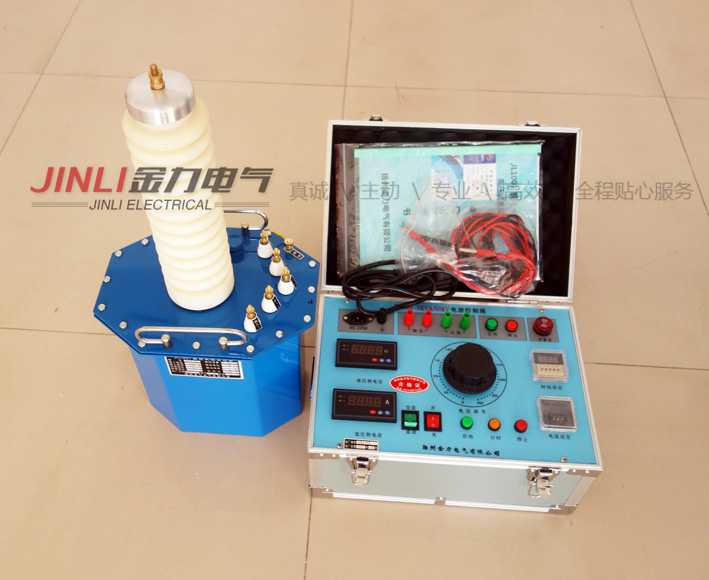

YDJ-5KVA/50KV工頻交流耐壓試驗成套裝置采用單框芯式結構。初級繞組繞在鐵芯上、高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角結構，整體外形美觀大方。
工作原理：
YDJ-5KVA/50KV工頻交流耐壓試驗成套裝置為單相變壓器，聯結組標號I.I.用二頻220V（10KVA以上為380V）電源接入系列操作箱（臺），經操作箱內自耦調壓器（50KVA以上調壓器外附）調節至0-200V（或0-400V）電壓輸出至YDJ系列油浸式試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
注意事項：
◆ 試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場AQ及觀察試品狀態。
◆ 被試品應清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。
◆ 對丁大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整間隙。
◆ 升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘，也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
◆ 當電壓升至試驗電壓時，開始計時，到1min后，迅速降到1/3試驗電壓以下時，才能拉開電源。
◆ 在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。
◆ 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

產品選型：

YDJ系列工頻交流耐壓試驗成套裝置選型
