兆歐表使用說明以及注意事項

來源:揚州金力電氣   添加時間:2023-09-26 08:29:00   瀏覽次數:733


兆歐表使用說明以及注意事項

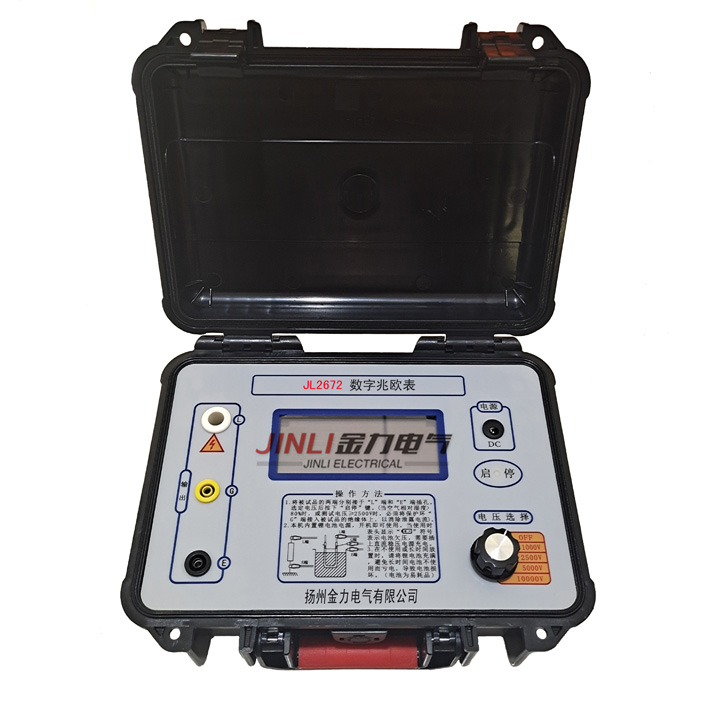

兆歐表由中大規模集成電路組成。此數字兆歐表輸出功率大,短路電流值高,輸出電壓等級多(有四個電壓等級)。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極,從而產生一個從E到L極的電流,經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
使用說明:揚州金力電氣m.www504455kj.com
1.測量步驟
開啟電源開關“ON/OFF”,選擇所需電壓等級,開機默認為100V檔,選擇所需電壓檔位,對應指示燈亮,輕按一下高壓“啟停”鍵,高壓指示燈亮,LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時,顯示屏首位顯示“1”,后三位熄滅。關閉高壓時只需再按一下高壓“啟停”鍵,關閉整機電源時按一下電源“ON/OFF”。
注:測量時,由于試品有吸收、極化過程,絕緣值讀數逐漸向大數值漂移或有一些上下跳動,系正常現象。
2.接線端子符號含義
測量絕緣電阻時,線路“L”與被測物同大地絕緣的導電部分相接,接地“E”與被測物體外殼或接地部分相接,屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接,以消除表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時,可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時,三組可輪流交換,空出的一相應AQ接地。
注意事項:揚州金力電氣m.www504455kj.com
1.存放保管本表時,應注意環境溫度和濕度,放在干燥通風的地方為宜,要防塵、防潮、防震、防酸堿及腐蝕氣體。
2.測物體為正常帶電體時,必須先斷開電源,然后測量,否則會危及人身設備AQ!本表E、L端子之間開啟高壓后有較高的直流電壓,在進行測量操作時人體各部分不可觸及。
3.本儀表為交直流兩用,不接交流電時,儀表使用電池供電,接入交流電時,優先使用交流電。
4.當表頭左上角顯示“←”時表示電池電壓不足,應更換新電池。儀表長期不用時,應將電池全部取出,以免銹蝕儀表。

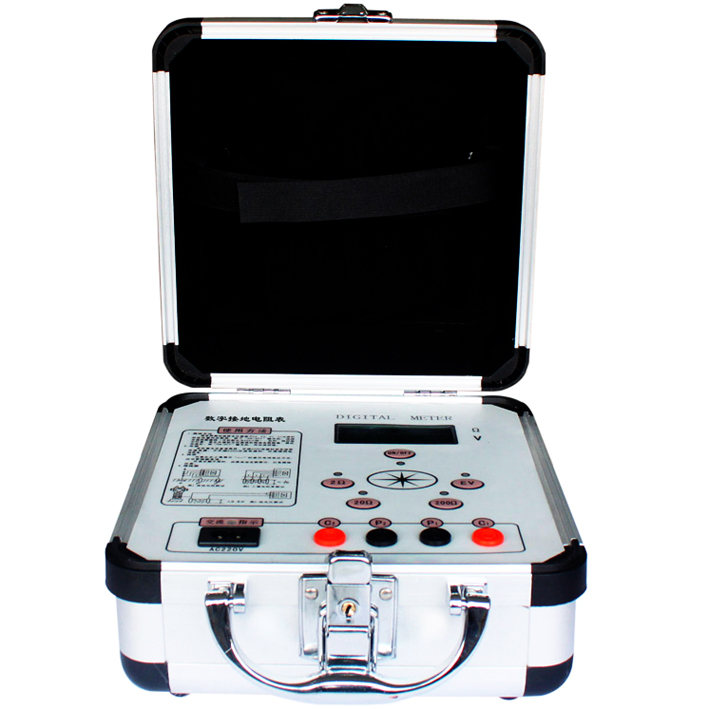

DER2571 數字接地電阻表.jpg
