絕緣耐壓測試儀的操作規程

絕緣耐壓測試儀的操作規程

本儀器選用單片機為主導，先設定后開機測試的方法，全部過程由微機自動運行控制，操作簡單，方便適用。

一，運行檢查測試

1.將0.7MΩ標準電阻的一端連接耐壓儀的地線.
2、接通電源，將儀器、報警漏電流設定在5mA.
3、開啟儀器，用測試棒擊標準電阻另一端，調整電壓在3410V至3590V內儀器發出報警，則判定該儀器處于正常工作狀態，若不在3410V至3590V范圍內儀器報警的，則儀器工作不正常.
4、當在運行檢查時發現設備功能失效，運行檢查結果不能滿足規定要求時，操作人員需將上一次運行檢查合格以來檢測過的產品重新進行檢測，并將儀器送去維修.

二，熟悉儀器的各項性能及操作要求

應由固定崗位人員操作、非本崗位人員嚴禁操作。

三，操作步驟

操作者坐椅和腳下必須墊好橡膠絕緣墊，只有在測試燈熄滅狀態下，無高壓輸出方可進行被測機型連接或拆卸操作.
1.測試前對儀器進行校準，(方法：漏電電流5mA狀態下，用700KΩ陶瓷電阻跨接于地線夾同高壓測試棒探頭之間至儀器報警為準.
2.連接被測機型是在確定電壓表指定為“0”，測試燈滅狀態下將儀器地線夾夾緊被測機散熱架，并按下被測機型的電源開關.
3.設定儀器測試條件：A、電壓：3500V；B、漏電流：5mA；C、測試時間定時為：流水線生產時4秒.
4.將測試棒探頭緊貼電源線頭的任一交流輸入金屬插片.
5.按下啟動鍵觀察測試結果，在設定時間內，超漏燈不亮，測被測機型為合格.
6.如果被測機型超過設定漏電流值，則儀器自動切斷輸出電壓，同時鋒鳴器報警，超漏燈亮，則被測機型為不合格，按下復位鍵即可清除報警聲，再測試時應重新按啟動鍵.

四，使用注意事項

1.操作者腳下墊絕緣橡皮墊，戴絕緣手套，以防高壓電擊造成生命危險；
2.儀器必須可靠接地；
3.在連接被測體時，必須保證高壓輸出“0”及在“復位”狀態；
4.測試時，儀器接地端與被測體要可靠相接，嚴禁開路；
5.切勿將輸出地線與交流電源線短路，以免外殼帶有高壓，造成危險；
6.盡可能避免高壓輸出端與地線短路，以防發生意外；
7.測試燈、超漏燈、一旦損壞，必須立即更換，以防造成誤判；
8.排除故障時，必須切斷電源；
9.儀器空載調整高壓時，漏電流指示表頭有起始電流，均屬正常，不影響測試精度.
10.儀器避免陽光正面直射，不要在高溫潮濕多塵的環境中使用或存放.

五，保養與操作規范

注意儀器保養，操作人員離開崗位必須斷開儀器電源.

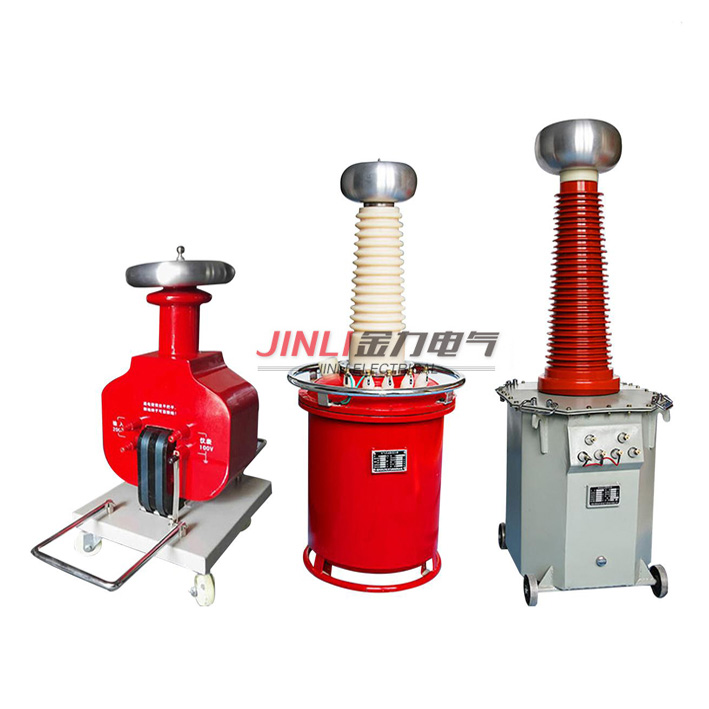

揚州金力電氣有限公司是直流高壓發生器,試驗變壓器,直流電阻測試儀,超低頻高壓發生器,變頻互感器綜合測試儀,繼電保護測試儀,變頻串聯諧振試驗裝置等電力測試儀器專業生產廠家！詳情點擊：m.www504455kj.com
