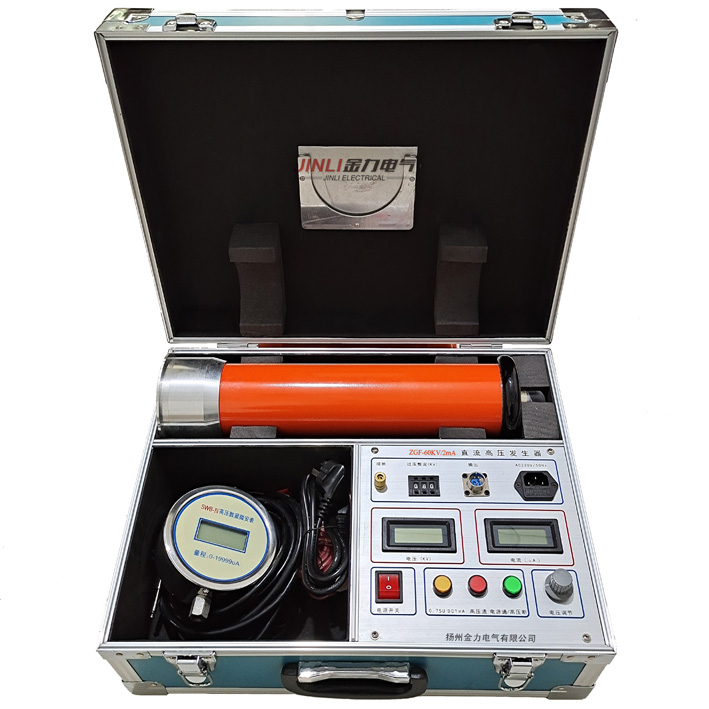

直流耐壓或泄漏試驗的操作-直流高壓發生器

直流耐壓或泄漏試驗的操作-直流高壓發生器

1.直流耐壓或泄漏試驗的操作

(1)擰出交直流試驗變壓器均壓球上的短路桿，將試驗變壓器與操作箱(臺)可靠連接，變壓器外殼與操作系統必須可靠接地，高壓尾X與測量繞組的F端必須可靠接地
(2)試驗人員明確分工，清理現場(有條件的可拉上屏蔽網)，檢查被試品是否停電，接地放電，要嚴防將試驗電壓加到有人工作的部位上去.
(3)復查各連接線無誤后，送上電源，緩慢升壓，密切注意被試品、試驗裝置、微安表，一旦發現擊穿，閃爍等異常現象應立即降壓，切斷電源，對試品充分放電，查明原因，詳細記錄.
(4)試驗完畢后，降壓，切斷電源。對被試品及試驗裝置本身充分
放電，直到分壓器讀數為零后方可拆卸設備或更換試品。
2.泄漏試驗的成套配件
(1)泄漏試驗中限流電阻R1選擇在額定輸出電壓時，輸出短路電流不得超過高壓硅堆的ZUI大整流電流.如高11硅堆的ZUI人整流電流為100mA時的60k V試驗裝置中，限流電阻按R1=60/0.1=600kΩ選擇，限流電阻還應具有足夠的容量和沿而放電距離。
(2)高壓濾波電容C1一般選擇在0.01-0.15μF之間，當試品電容量很大時，C1可省略不用。
