產品簡介：

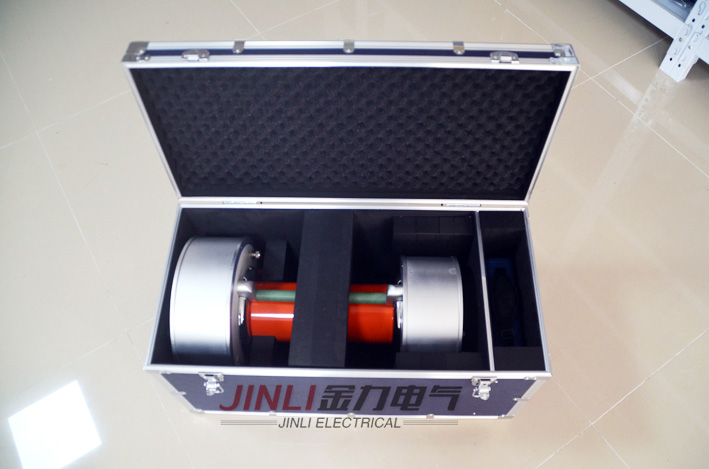

DLJS-35KV高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。
產品特性：
◆ 7寸彩色液晶顯示工業級電容屏
儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。
◆ 超寬電流量程
正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。
◆ 超寬頻率范圍
外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。
◆ 各種高電壓可定制
外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。
◆ 光纖高壓通訊
測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能zui大程度保障測試數據的精度。
◆ 獨立手持操作終端
手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，zui大程度保障操作人員的人身AQ。
◆ 鋰電池供電
手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。
◆ U盤存儲
DLJS-35KV高壓電纜介損測試儀存儲的數據可以通過USB接口保存至U盤中。
產品參數：
1 | 使用條件 | -15℃∽40℃ | RH＜80% | |
2 | 標準電容 | tgδ:<0.005%<> | Cn: 99.78PF 耐壓電壓: 40KV | |
3 | 分 辨 率 | 介損tgδ: 0.001% | ||
電容量Cx: 0.001pF | ||||
頻率f：0.001Hz | ||||
4 | 精 度 | 介損△tgδ:±(讀數*1.0% + 0.040%) | ||
電容量△C x :±(讀數*1.0% + 1.00PF) | ||||
頻率 △f :±(讀數*1.0% + 0.10Hz) | ||||
5 | 測量范圍 | 介損tgδ | 無限制 | |
電流I | 20uA ≤ I ≤ 15A | |||
電壓HV | 1KV ≤ HV ≤ 40KV | |||
頻率 f | 30Hz ≤ f ≤ 300Hz | |||
6 | 手持終端鋰電池 | 7800mAh鋰電池 | ||
7 | 充電器 | DC12.6V 3000mA | ||
8 | 顯示方式 | 7寸800*480彩色液晶顯示屏 | ||
9 | 操作方式 | 工業級電容觸摸屏 | ||
10 | 手持終端尺寸 | 270(L)×160(W)×65(H) | ||
11 | 測試主機尺寸 | 300(L)×300(W)×600(H) | ||
12 | 存儲器大小 | 200 組 支持U盤數據存儲 | ||
13 | 重量（手持終端） | 1.5Kg | ||
14 | 重量（測試主機） | 23Kg | ||
