一.設計用途

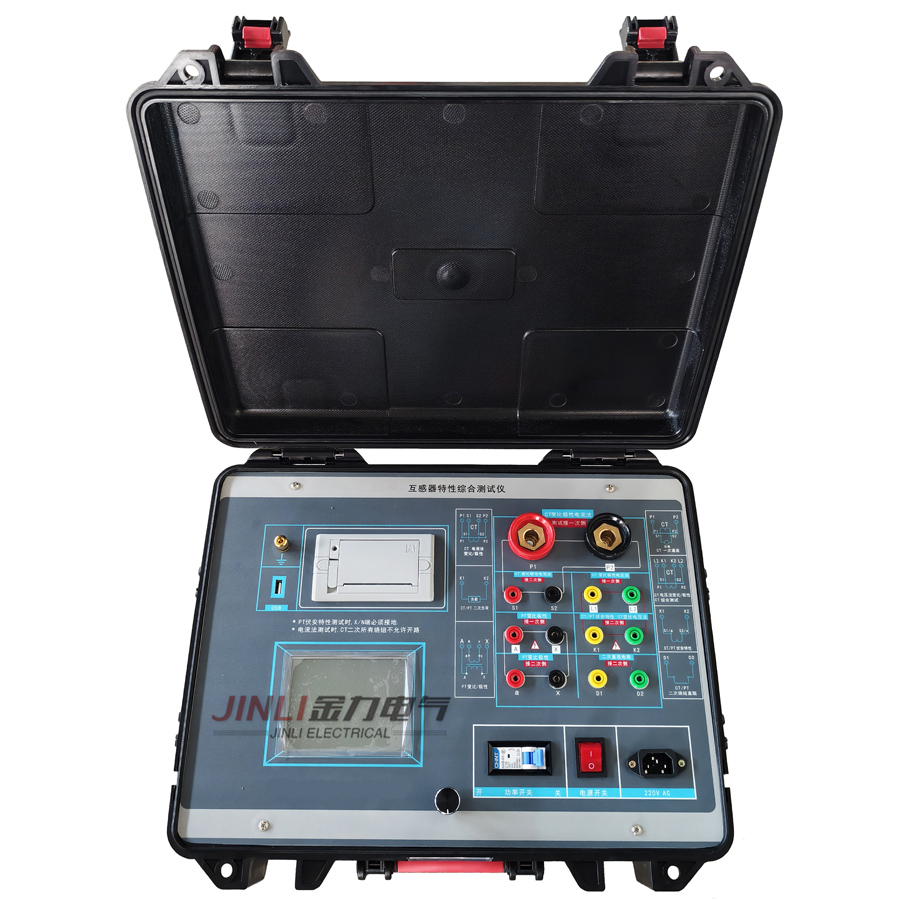

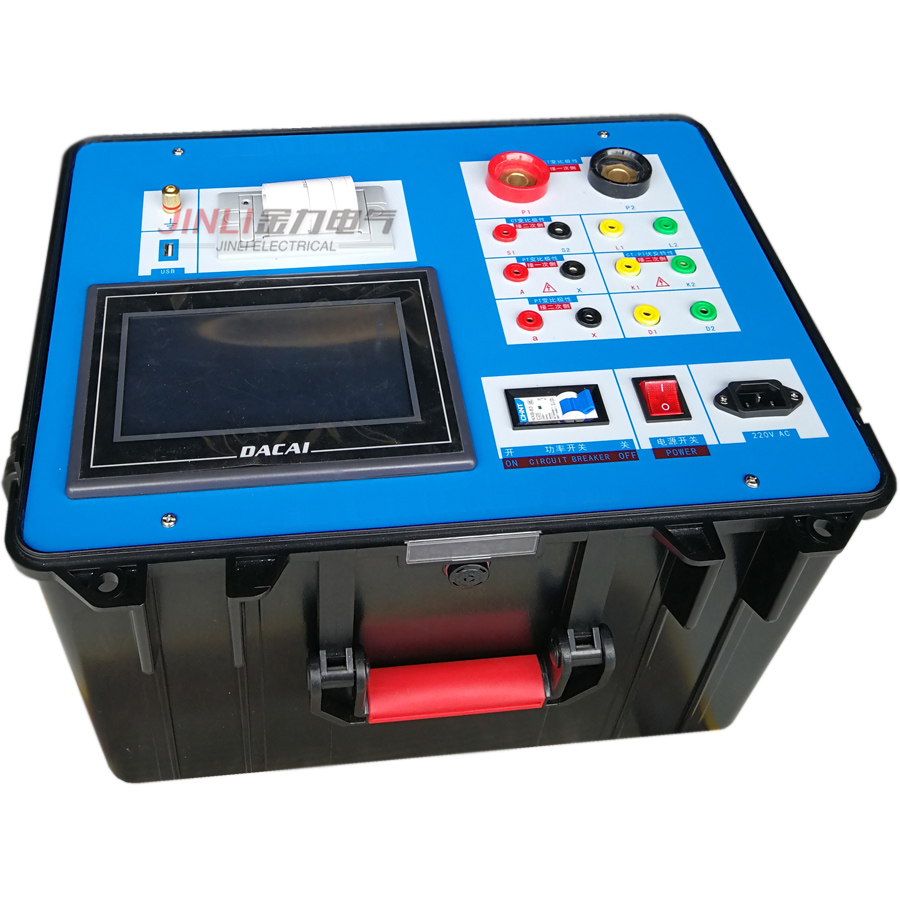

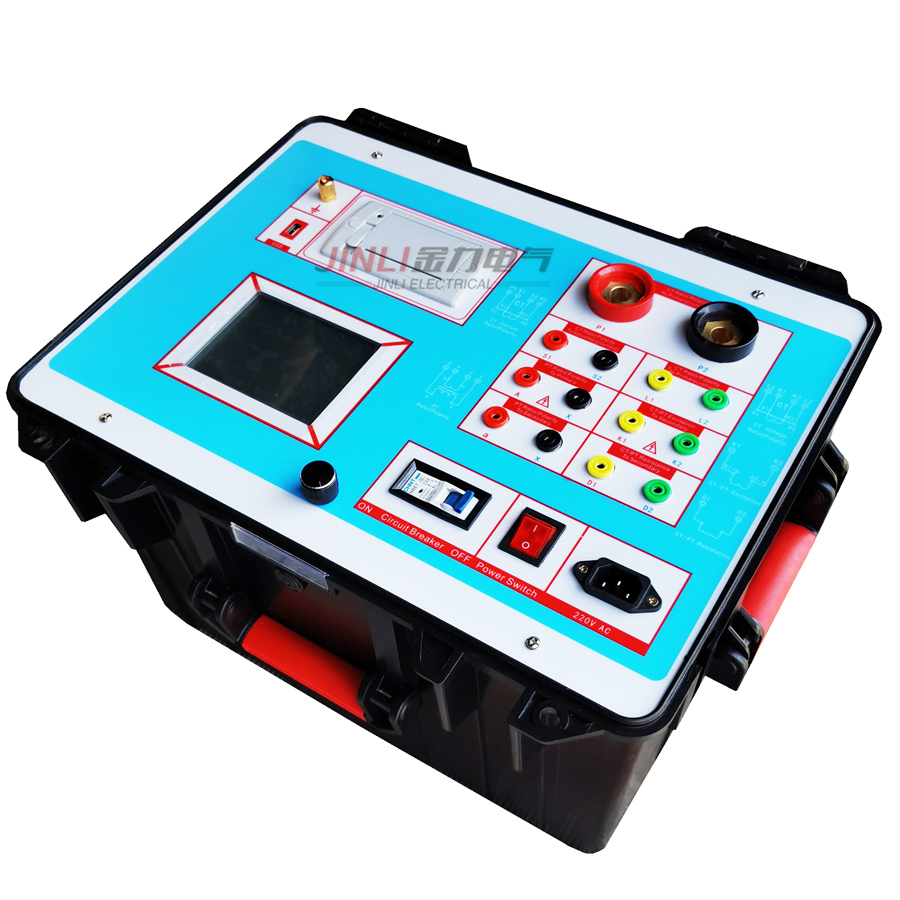

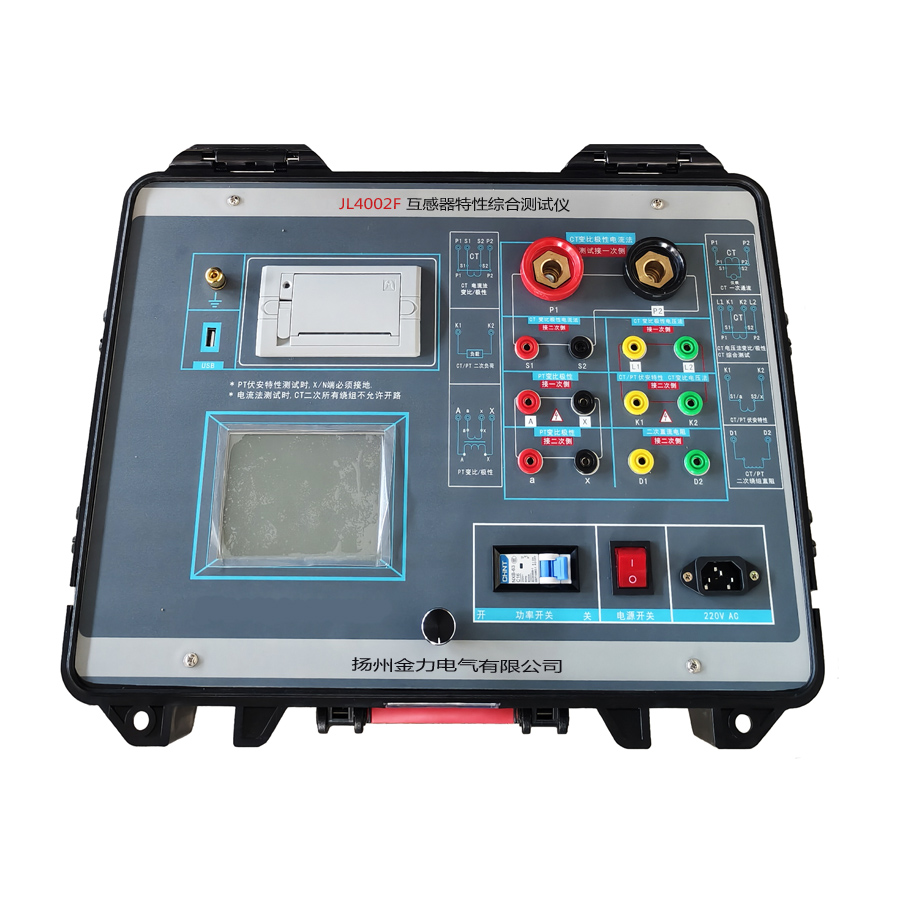

JL4002F全功能互感器特性綜合測試儀2500V/600A（110KV以下通用）設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

二.參考標準

GB 1207-2006、GB 1208-2006

三.主要特征

? 支持檢測CT和PT

? 滿足GB1207、GB1208等規程要求.

? 無需外接其它設備，單機即可完成所有檢測項目，一次測試同時完成勵磁、變比極性試驗。

? 自帶微型快速打印機、可直接現場打印測試結果.

? 操作簡便，帶有智能提示，使用戶更易上手操作。.

? 大屏幕液晶，圖形化顯示接口.

? 按規程自動給出CT/PT（勵磁）拐點值.

? 自動給出5%和10%誤差曲線.

? 可保存3000組測試資料，掉電后不丟失.

? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.

? 小巧輕便≤28Kg，非常利于現場測試.

四．測試儀主要測試功能：（見表1）

CT（保護類、計量類）	PT
? 伏安特性（勵磁特性）曲線	? 伏安特性（勵磁特性）曲線
? 自動給出拐點值	? 自動給出拐點值
?自動給出5%和10%的誤差曲線，可測限值系數實際值（ALF）	? 變比測量
? 變比測量，極性判斷	? 極性判斷
? 比差測量	?比差測量
? 相位（角差）測量	?相位（角差）測量
? 一次通流測試	? 交流耐壓測試
? 交流耐壓測試	? 二次負荷測試
? 二次負荷測試	? 二次繞組測試
?二次繞組測試	? PT伏安電壓倍數可調(1.2—2.5)
?可測中低壓互感器，零序互感器伏安特性
?可測GIS，套管CT
?綜合測試，一次測試同時完成勵磁、變比極性

五. 測試儀主要技術參數：（見表2）

項目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～2500V 5KVA zui大設置值20A
大電流輸出		0～600A
勵磁精度		≤0.5%（0.2%讀數+0.3%量程）
二次繞組電阻測量	范圍	0.1～300Ω
	精度	≤0.5%（0.4%讀數+0.6%量程）
二次實際負荷測量	范圍	5～500VA
	精度	≤0.5%（0.2%讀數+0.3%量程）±0.1VA
相位測量（角差）	精度	4min
	分辨率	0.1min
CT 變比測量	范圍	≤50000A/5A（10000A/1A）
	精度	≤0.5%（0.2%讀數+0.3%量程）
PT 變比測量	范圍	≤500KV
	精度	≤0.5%（0.2%讀數+0.3%量程）
工作環境		溫度：－10℃～40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：450mm × 280mm × 340mm ，重量：≤28Kg
