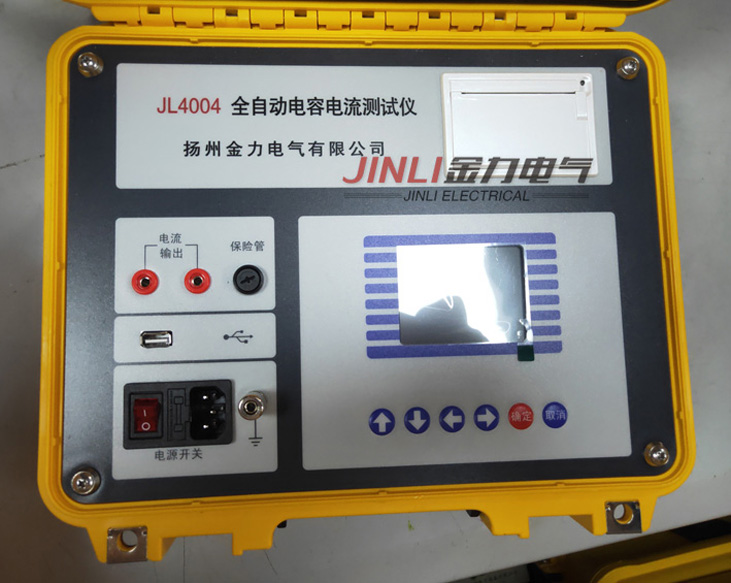

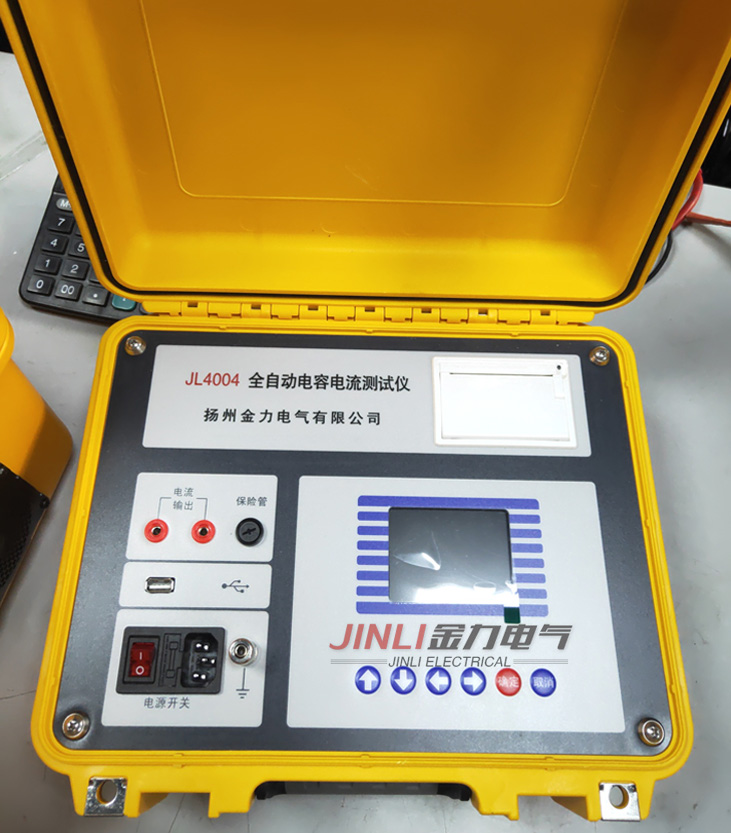

JL4004全自動電容電流測試儀

產品簡介：

我公司在上一代基于PT二次側注入信號法測試儀的基礎上，經過重新研發設計，開發出電容電流測試儀。采用全新硬件結構和速度更快的ARM處理器及AD轉換器，內置全新的全數字變頻逆變電源，效率高、發熱量小、體積小、重量輕，更加便于攜帶和現場測試。在任何時刻（包括測量過程中）都可準確測量零序3U0電壓，從而便于用戶判斷系統工作狀態；并且在測試過程中，如果零序3U0電壓過高可自動停止測量過程。

JL4004全自動電容電流測試儀采用工業彩色液晶屏（強光下可讀）、中文菜單、人機交互更加友好，并且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。

產品特性：

◆ 測量范圍更寬，測試速度更快。

◆ 支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。

◆ 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。

◆ 人機交互界面更加友好：

(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。

(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。

(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。

(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。

◆ 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。

◆ 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。

◆ 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。

◆ 具備輸出短路保護功能。

◆ 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。

◆ 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。

◆ 熱敏打印機打印功能，快速、無聲。

◆ 體積小、重量輕，方便攜帶使用。

產品參數：

◆ 電容電流測量

1.1 測量范圍：0.3μF～200μF  1A～400A

1.2 準確度：  ±(讀數×5%+2字)

1.3 分辨率：  0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）  ≥1000（1）

1.4 電壓等級：0.1KV～99.9KV連續可調

◆ 零序3U0電壓測量

2.1 測量范圍：1V～100V AC 50HZ

2.2 準確度：  ±(讀數×1%+10字)

2.3 分辨率：  1～9.999（0.001） 10～99.99（0.01）

◆ 使用條件及外形

3.1 工作電源：AC100-240VAC 0.8A, 50/60Hz

3.2 儀器重量：4.5Kg

3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)

3.4 使用溫度：-10℃～50℃

3.5 相對濕度：＜90%，不結露
