JL9019多次脈沖電纜故障測試儀

產品簡介：

我公司作為電力電纜測試領域中的領跑者，在產品開發研制中不斷追求、努力創新。電纜故障預定位測試主機（三次脈沖法和多次脈沖法）是公司的又一杰作，技術達到國際先進水平，打破了國外公司在此領域的壟斷，電纜故障預定位測試主機采用了國際高水平的弧反射（三次脈沖）技術，所有高阻故障波形均呈現為簡單的低壓脈沖波形，判斷故障距離輕松愉快。

電纜故障預定位測試主機用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。

由于本儀器采用目前國際上先進的“三次脈沖法”和“多次脈沖法”技術，加之自主開發的測試技術和高壓數據信號處理裝置，使其具有好的電纜故障波形判斷能力和簡單方便的操作系統。本儀器具有獨立的知識產權。是國內率先研制成功的“JL9019多次脈沖電纜故障測試儀。

三次脈沖法的先進之處在于使現場測得的故障波形得到大大簡化。將復雜的高壓沖擊閃絡波形變成了非常容易判讀的類似于低壓脈沖法的短路故障波形。降低了對操作人員的技術要求和經驗要求。所以，大大提高了現場故障的判斷準確率。任何人都能方便準確地判讀波形，標定故障距離，達到快速準確測試電纜故障目的。使故障測試成功率得以大大提高。國內所有傳統電纜儀無法與之比擬。電纜故障預定位測試主機的整體技術可以和國外同類產品媲美，其性能價格比也大大優于國內外同類產品。

產品特性：

◆ 可測35KV以下等級所有電纜的高、低阻故障，適應面廣。

◆ 采用國際先進的“三次脈沖法” 和“多次脈沖法”測試技術。同時還具有傳統的沖擊高壓閃絡法和低壓脈沖法。

◆ 任何高阻故障均呈現簡單的類似低壓脈沖短路故障波形特征，極易判讀。

◆ 具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。

◆ 檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。

◆ 超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。

◆ 具有采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。

◆ 具有計算機通訊接口，可方便將數據及圖形保存在計算機內。

◆ JL9019多次脈沖電纜故障測試儀無測試盲區。

◆ 內置電源，可在無電源環境測試電纜的開路及低阻短路故障。

產品參數：

◆ 測試方法：低壓脈沖、高壓閃絡、三次脈沖、多次脈沖、速度測量。

◆ 沖擊高壓：低于35KV電力電纜。

◆ 數據采樣速率：80MHz、40 MHz、20MHz、10 MHz。

◆ 測試距離：＞64Km。

◆ JL9019多次脈沖電纜故障測試儀讀數分辨率：1m。

◆ 系統測試精度：小于50cm。

◆ 測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。

◆ 多次脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形。

◆ 具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以?xún)?chǔ)存大量的現場測試波形。

◆ 能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。

◆ 內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。

◆ 工作條件：溫度-10℃～+45℃，相對濕度 90%。

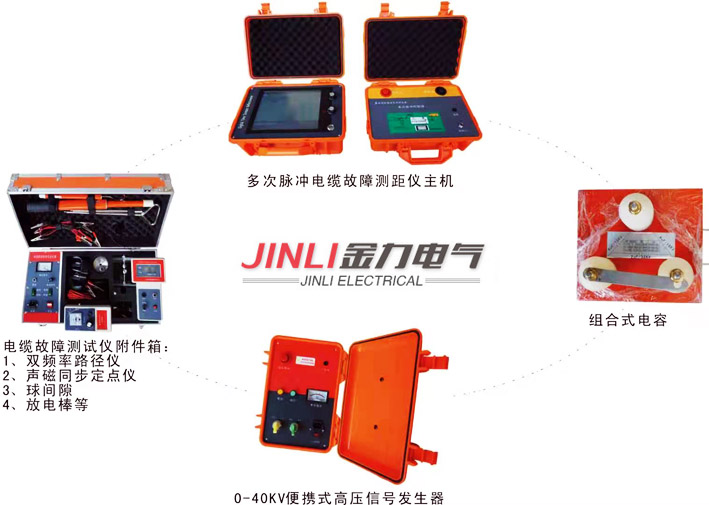

產品配套：

◆ 電纜故障預定位測試主機（測距主機）         一臺

◆ 多次脈沖控制器                             一臺

◆ 高壓信號發生器（3/50交直流試驗變壓器）     一套（選購件）

◆ 高壓引線夾                                 二根

◆ 信號采樣線                                 一根

◆ 接地線                                     一組

◆ 220V電源線                                 一根

◆ 球間隙                                     一個

◆ 電流取樣盒                                 一個

◆ 儀器使用說明書                             一本
