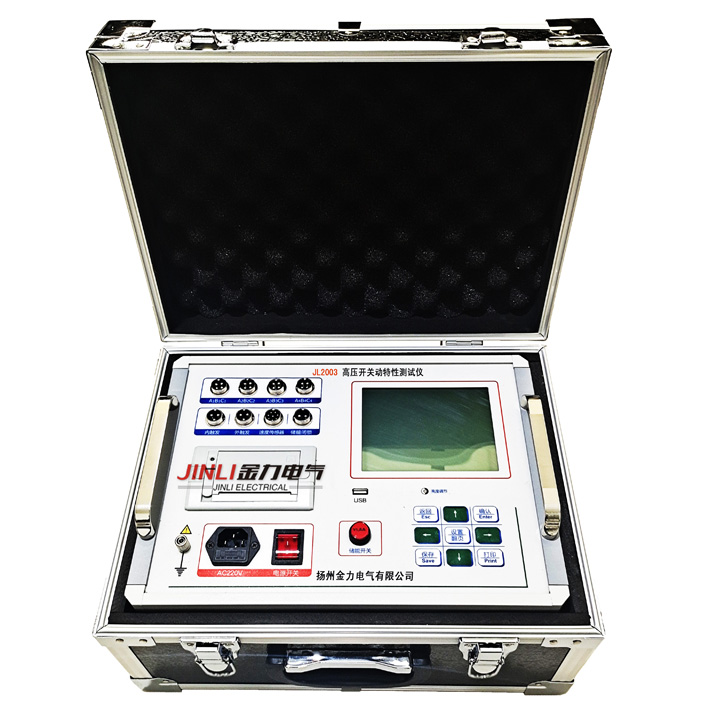

JL2003高壓開關動特性測試儀

產品簡介：

  JL2003高壓開關動特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，抗干擾性強，可在500KV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗方便的工具。

產品特性：

  ◆ 儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。

  ◆ 獨立的12斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。

  ◆ 機內可存儲50組測試結果。

  ◆ 大屏幕液晶（320×240）LCD顯示, 灰屏，陽光下不反光不黑屏，圖文及漢字菜單操作提示，人性化菜單式界面，操作簡便。

  ◆ JL2003高壓開關動特性測試儀具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。

  ◆ 機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。

  ◆ JL2003高壓開關動特性測試儀可進行電動和手動分合測試。

  ◆ 可進行高、低電壓實驗，自動尋找低分或合閘電壓。

  ◆ 重合閘試驗，可做合分、分合，分合分等參數測量。

  ◆ 真空接觸器（單線圈）參數測量。

產品參數：

  ◆ 時間測量：12路

               固有分閘（合閘）時間

               分閘（合閘）相內不同期

               分閘（合閘）相間不同期

               合閘（分閘）彈跳時間（彈跳次數）

               測試范圍：0.01ms～10000ms

               準確度：1ms～100ms內準確度0.1%±2個字，

               大于100ms準確度0.5%±2個字

  ◆ 速度測量：剛分（剛合）速度

               指定時間段（行程段或角度段）平均速度

               測速范圍：1mm傳感器：0.01～25.00m/s，

                       0.1mm傳感器：0.001～2.50m/s，

                   360°角度傳感器：0.01～25.00m/s

                                  傳感器：0.01～10.00m/s

  ◆ 行程測量：動觸頭行程（行程）

               接觸行程（開距）

               過沖行程或反程（超程）

  ◆ 傳感器測量范圍：直線位移傳感器：50mm，分辨率:0.1mm，行程0.1～50mm

                     直線位移傳感器：300mm，分辨率:0.1mm，行程10～300mm（選配）

                     直線位移傳感器：500mm，分辨率:1mm，行程10～500mm（選配）

                        360線傳感器：360°,分辨率:0.25о,行程1mm～1000mm

  ◆ 電流測量：顯示電流為分（合）閘線圈的大電流值

  ◆ 顯示屏：320×240液晶屏，對比度可調

  ◆ 數據存儲：可存儲100組測量數據

  ◆ 打印機：高速熱敏打印機

  ◆ 儀器電源 ：AC/DC 220V ± 10%；50Hz ± 2%

  ◆ 直流電源：輸出電壓：25～265V連續可調，輸出電流：≤ 15A(短時)

  ◆ 儲能電機電源：輸出電壓：25～265V連續可調，輸出電流：≤ 15A(短時)

  ◆ 主機體積：360×250×140mm

  ◆ 使用環境：  -10℃~+50℃

  ◆ 相對濕度：≤90%
