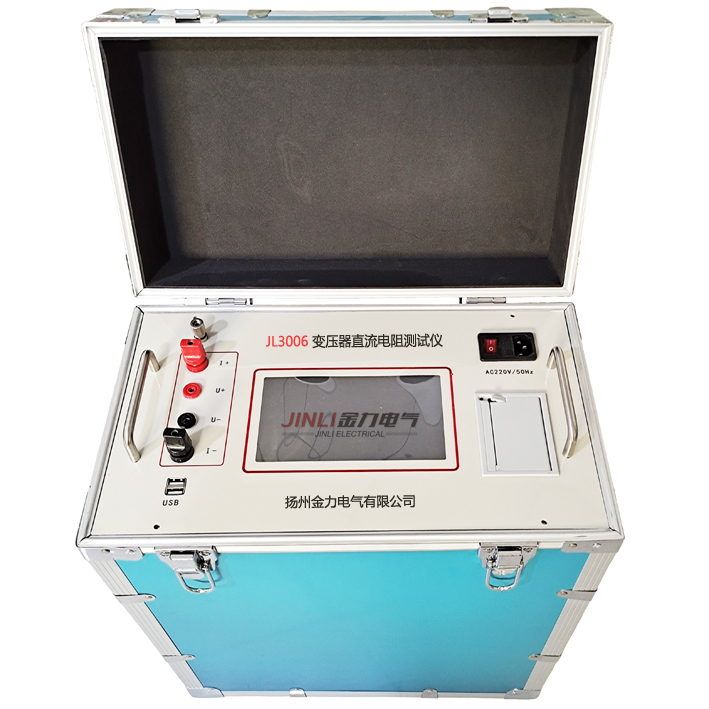

50A變壓器直流電阻測試儀

一、概述

繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的AQ運行。

本公司開發生產的50A變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。極大的方便了工作人員的使用。

二、AQ措施

1、 使用本儀器前一定要認真閱讀本手冊。

2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、      陽光直射等場所使用。

4、 儀表應避免劇烈振動。

5、 對儀器的維修、護理和調整應由專業人員進行。

6、 測試完畢后先關閉電源，再拆除測試線。

7、 測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。

8、 在測試過程中，禁止移動測試夾和供電線路。

三、性能特點及技術指標

1. 輸出電流及量程：輸出電流：0-50A,量程0.1mW-10KW。

注：超出以上量程請用自動測試功能。

2. 測試精度:  0.2%  分辨度： 0.1mW。

3. 儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。

4. 具有大容量存儲功能，可存儲2000條測試記錄，

5. 工作電源： AC220V±10﹪

6. 工作溫度：﹣10℃～40℃。

7. 工作濕度：環境濕度＜80%RH 。

8. 儀器重量：6㎏。

四、系統介紹

1. AC220 電源插座，自帶開關及保險倉

2. 接地柱： 地線接線端子

3. I+  I-：輸出電流端子

4. V+  V-：采樣電壓端子

5. “▲”、“▼”、“3”、“4”選擇按鍵，“3”復用“保存”功能。

6. 確認鍵：確認當前選擇，在測試狀態下，按確認鍵打印數據。

7. 取消鍵：按下此鍵，菜單返回上一級。

8. 復位鍵：測試完畢或中斷工作，按下此鍵儀器回到初始狀態。
