變壓器直流電阻測試儀在操作中的注意事項

變壓器直流電阻測試儀在操作中的注意事項

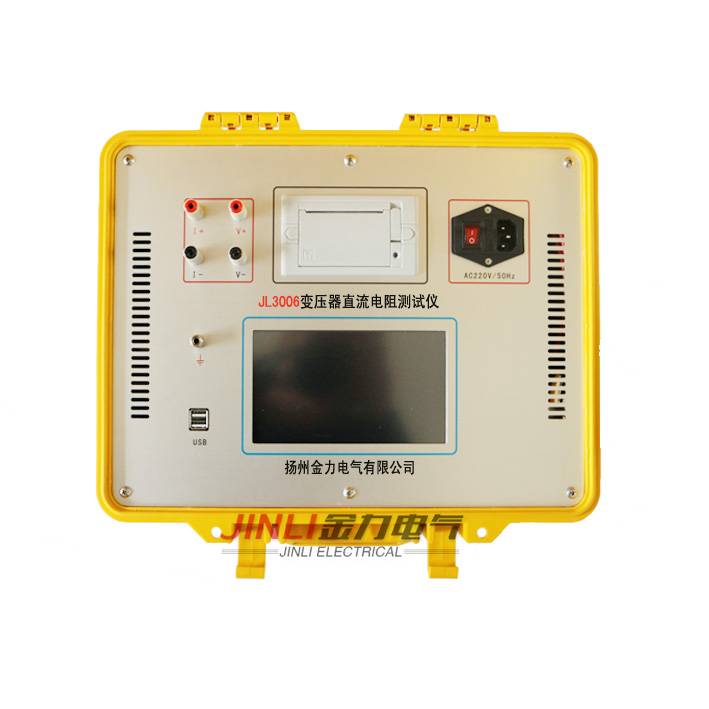

變壓器直流電阻測試儀是取代直流單、雙臂電橋的高精度換代產品。采用了開關電源技術，由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能，交、直流兩用，便于現場及野外測試。

使用直流電阻測試儀在操作中需要注意以下幾點事項：

1、在測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試人員和設備。本機的輸出端設有放電電路。關閉輸出時，電感會通過直流電阻測試儀泄放能量。一定要在放電指示完畢后才能拆掉測試線，對于無載調壓變壓器，不允許測量過程中切換分接開關。

2、測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待30秒鐘后才可拆卸接線。測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長。開機前請檢查電源電壓：交流220V±10%50Hz。

3、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。試驗時機殼必須可靠接地，不允許不相干的物品堆放在設備面板上和周圍。更換保險管和配件時，請使用與本直流電阻測試儀相同的型號。本直流電阻測試儀注意防潮、防油污。

4、測量前，應先估計被測線圈的電阻值，將電橋倍率選鈕置于適當位置，將非被測線圈短路并接地，然后打開電源開關充電，待充足電后按下檢流計開關，迅速調節測量臂，使檢流計指針向檢流計刻度中間的零位線方向移動，進行微調，待指針平穩停在零位上時記錄電阻值，此時被測線圈電阻值＝倍率數×測量臂電阻值。測量完畢，先開放檢流計按鈕，再放開電源開關。
