串聯諧振耐壓試驗裝置與相關電力高壓耐壓試驗設備對比

串聯諧振耐壓試驗裝置與相關電力高壓耐壓試驗設備對比

  串聯諧振耐壓試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30——300Hz范圍內完成多種電力設備(如電纜、變壓器、GIS開關、SF6開關、電動機、發電機、母線、互感器等)的交流耐壓試驗。

  串聯諧振耐壓測試儀適用于大容量，高電壓的電容性試品的交接和預防試驗。主要針對6kV-500kV電力變壓器、GIS、開關、母線、互感器等變電站容性設備，6kV-220kV高壓交聯電纜，出口電壓20kV及以下電壓等級的電動機/發電機等交流耐壓試驗，及其35kV-500kV電壓等級CVT升壓校驗試驗。

1、6kV-500kV高壓交聯電纜的交流耐壓試驗

2、發電機的交流耐壓試驗

3、GIS和SF6開關的交流耐壓試驗

4、6kV-500kV變壓器的工頻耐壓試驗

5、其它電力高壓設備如母線，互感器的交流耐壓試驗。

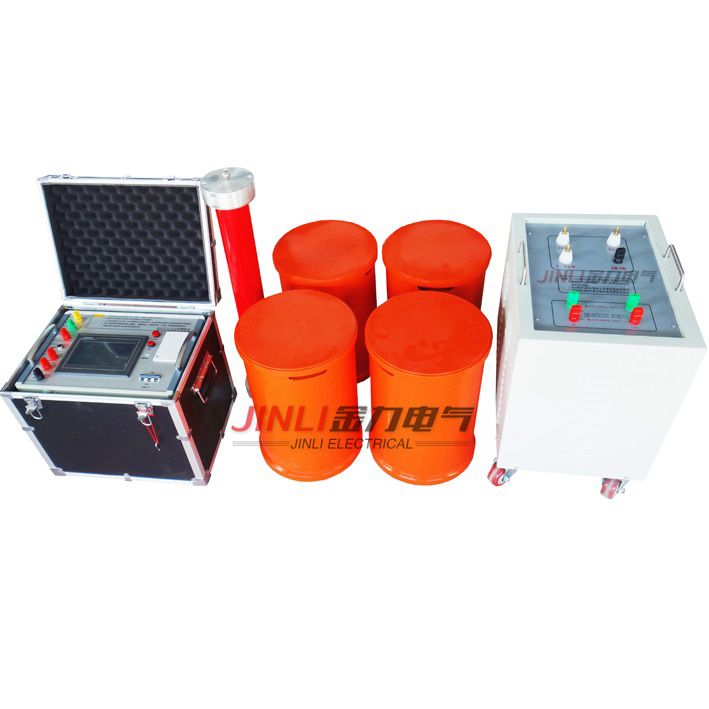

串聯諧振耐壓測試儀：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備。

采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

串聯諧振耐壓測試儀與相關電力試驗設備對比

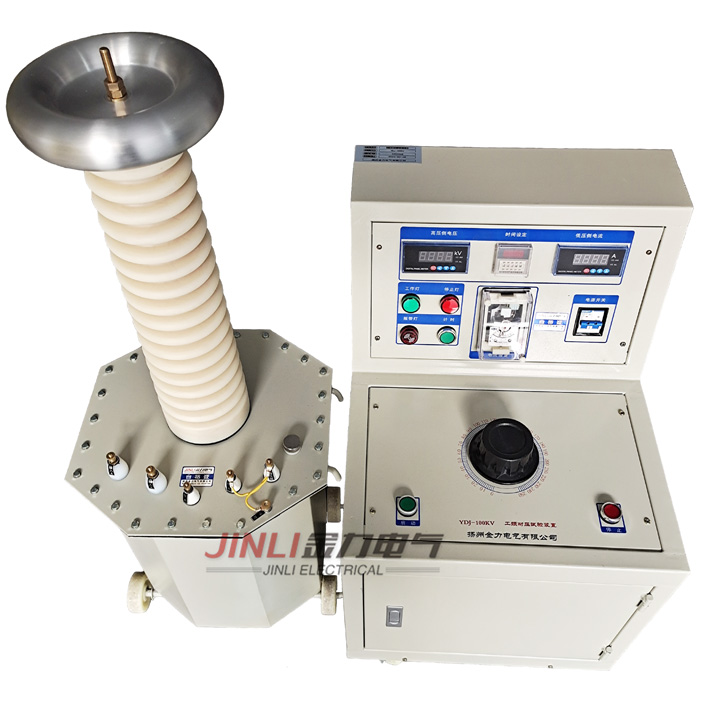

串聯諧振 VS 工頻耐壓試驗裝置:滿足大容量被試品耐壓試驗，體積、重量卻比工頻耐壓小很多，易于搬運

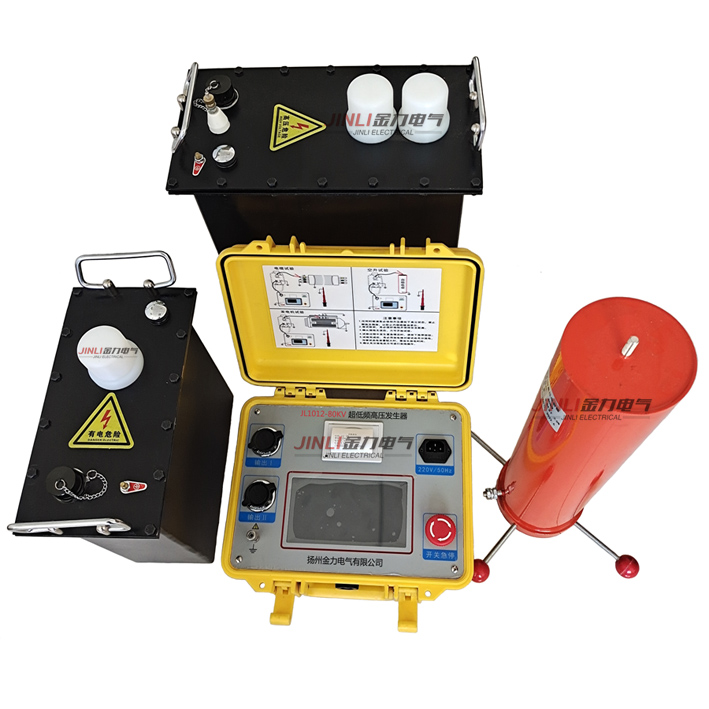

串聯諧振 VS 超低頻高壓發生器:超低頻主要針對10kV/35kV這兩種規格的電纜，串諧可適用電纜、主變、發電機、CVT、開關等

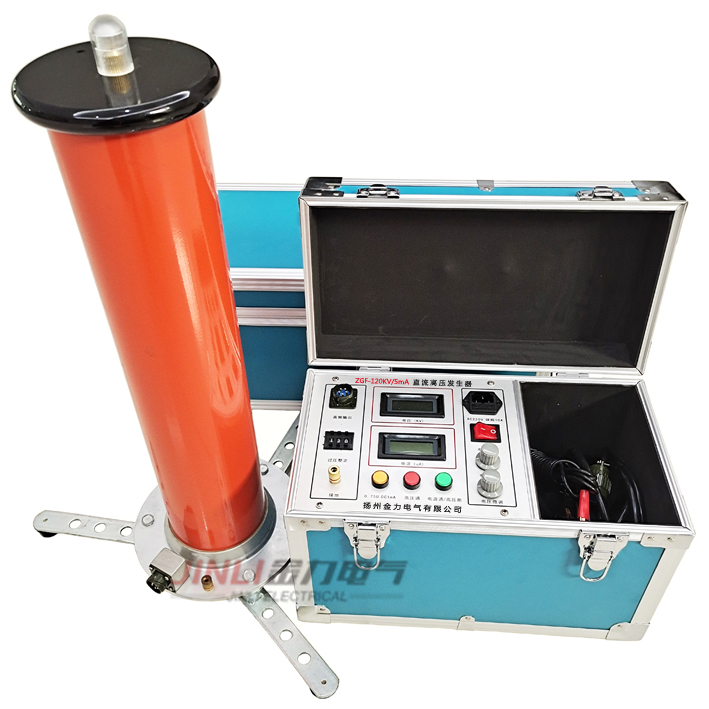

串聯諧振 VS 直流高壓發生器:直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓”

適用于：電力變壓器、電力電纜、發電機、電動機、GIS、開關、絕緣子、PT、CT、絕緣工器具、母線、CVT效驗等

各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。目前，比較好的方法是采用變頻串聯諧振的方法進行耐壓試驗 串聯諧振耐壓測試儀采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30——300Hz范圍內完成多種電力設備的交流耐壓試驗。
