串聯諧振?電抗器的組合是如何計算的?

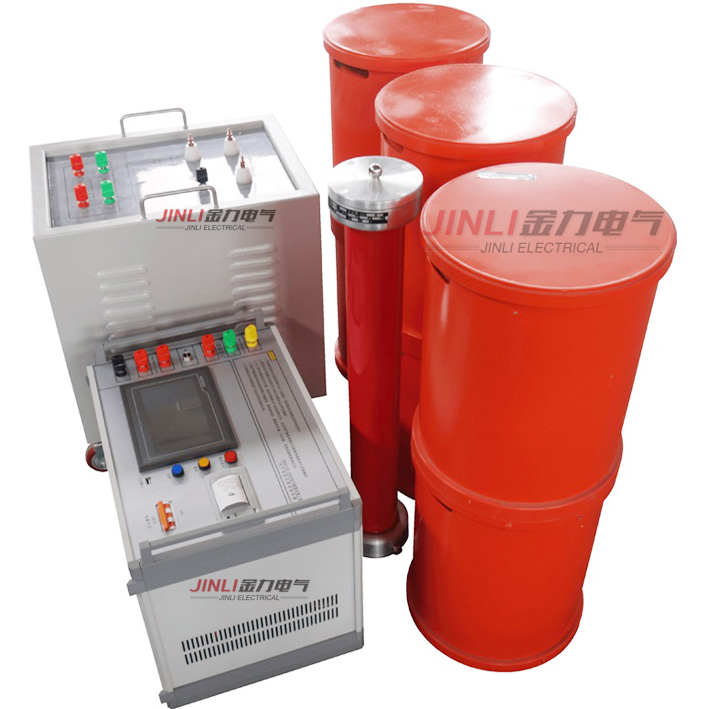

串聯諧振電抗器的組合是如何計算的?

一、對不同的電抗器組合采用反算方法。電抗器是否串聯取決于測試電壓，然后利用電抗器的電感和系統的工作頻率(20-300hz)來確定電抗器的容量范圍。(組合方法為近似估計)

1.樣品的測試電壓必須小于或等于反應器的額定電壓。如果單個電抗器不能滿足電壓要求，可以串聯兩個或多個電抗器來滿足測試電壓。

2、確定試品允許進行試驗工作頻率變化范圍(fmin，fmax)，滿足20Hz≤fmin≤fmax≤300Hz。

3、根據電抗器的電感L(步驟1確定單個或多個電感串聯或組合)和測試樣品的允許頻率范圍(fmin，fmax)，確定測試樣品電容的允許電容范圍(Cmin，Cmax)。

Cmin=1/[(2πfmax)2L] Cmax=1/[(2πfmin)2L]

樣品和分壓器的電容量應該在(cmin，cmax)之間。

如果樣品電容過大，應通過并聯電抗器來滿足;如果樣品的電容太小，應通過補償樣品的電容(如果配備補償電容)來滿足。特別注意電抗器組的電壓電平和并聯后補償電容的電壓電平必須大于等于樣品的電壓。

因斷路器、隔離控制開關、絕緣子等試品電容影響較小(相對分壓器電容約(1000pF)而言)，組合方式方法進行計算時可忽略企業不計。PT耐壓試驗時需借助經濟補償電容將試驗系統諧振工作頻率可以控制在100Hz以上。

4、反應器的連接必須保證流過樣品的電流小于或等于反應器的電流。

二、電抗器接線:公式f=1/(2π√LC)

等值電感的計算：

1、串聯諧振：設每一個控制電抗器的電感為L’，則兩串等值網絡電感為L=2L’×1.1，三串時等值部分電感為L=3L’×1.15，四串時等值進行電感為L=4L’×1.2，其余類推。1.1、1.15、1.2為互感作用系數,是經驗值。

2.并聯諧振：如果每個電抗器的電感為Lth，則兩個并聯電抗器的等效電感為L=L‘/2。

3、根據上述計算混聯。

串聯諧振主要用于增加電壓，并聯主要用于增加電流，特別是它是由電抗器串聯的電壓數、電抗器串聯的電流數決定的。如果組合后的反應器組同時滿足上述四個步驟，則確定組合。
