發電機工頻交流耐壓裝置產品技術介紹

發電機工頻交流耐壓裝置產品技術介紹

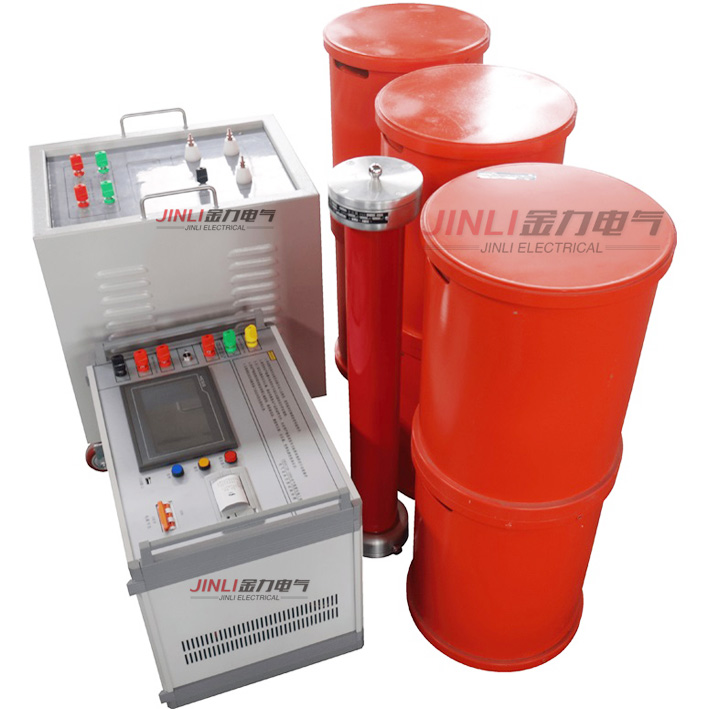

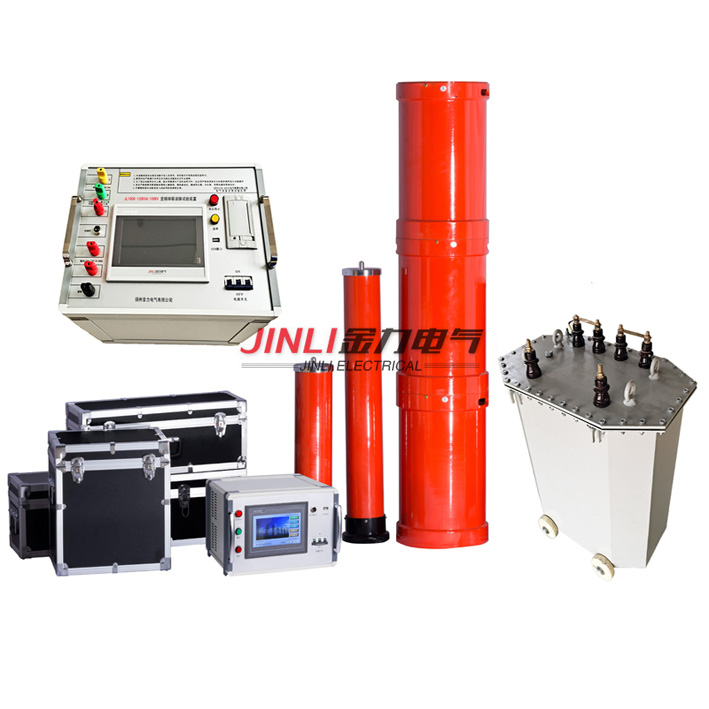

發電機工頻交流耐壓裝置主要針對發電機組的交流耐壓試驗設計制造。電抗器采用單節調感方式設計，能滿足發電機組工頻交流耐壓的試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由工頻控制臺、勵磁變壓器、可調電抗器、交直流分壓器及補償電容器組成。

串聯諧振在電力系統中應用的優點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

我公司調頻諧振裝置主要功能及其技術特點：

1、反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。

2、體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員的操作。

3、調感諧振裝置的主要功能有：

（1）耐壓時間到自動降壓功能：耐壓計時采用數顯計時器。且當到達耐壓時間時，系統會自動降壓

（2）零位合閘、零起升壓功能：具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證統是從零起升壓。

（3）過流保護功能：系統裝有電子式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試不受過流的損傷。

（4）過壓及被試品閃絡保護功能：本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。

（5）各試驗數據實時監測功能：可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。
