使用直流高壓發生器放電注意事項

使用直流高壓發生器放電注意事項

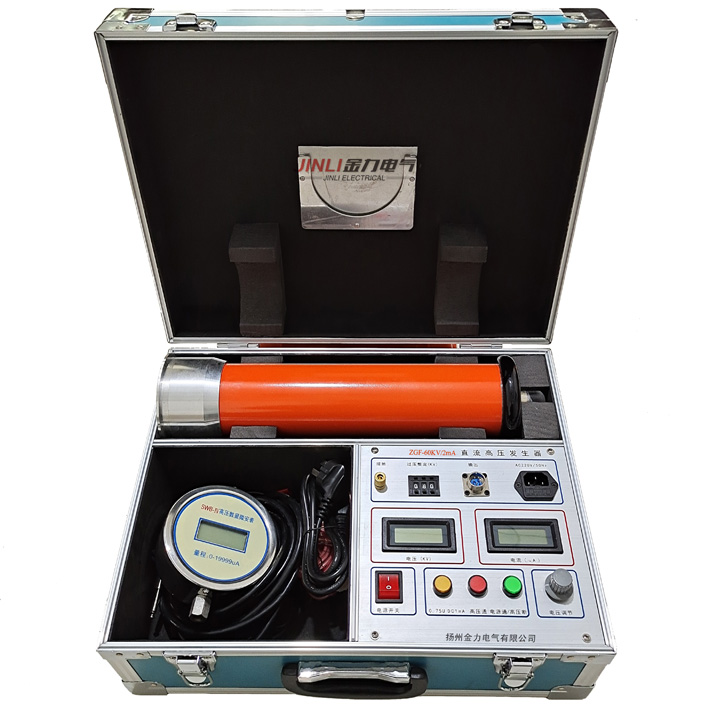

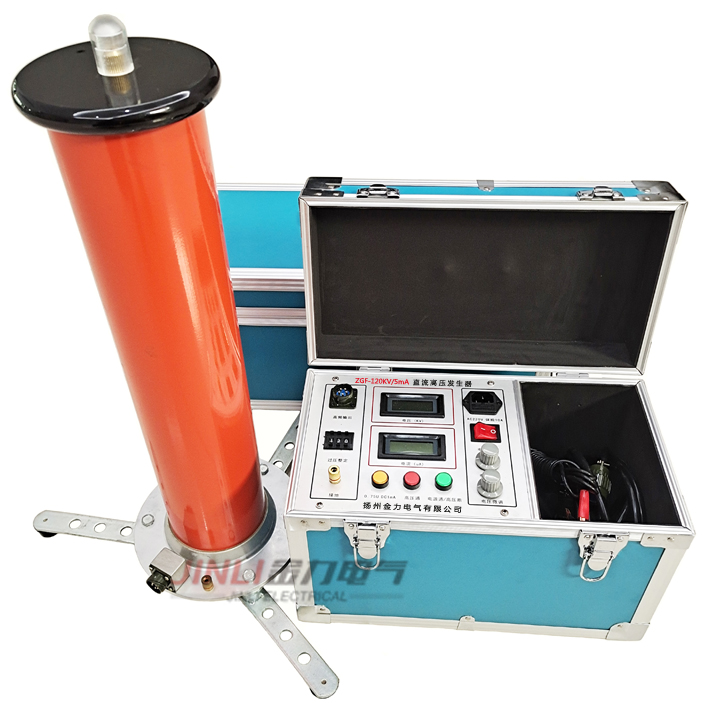

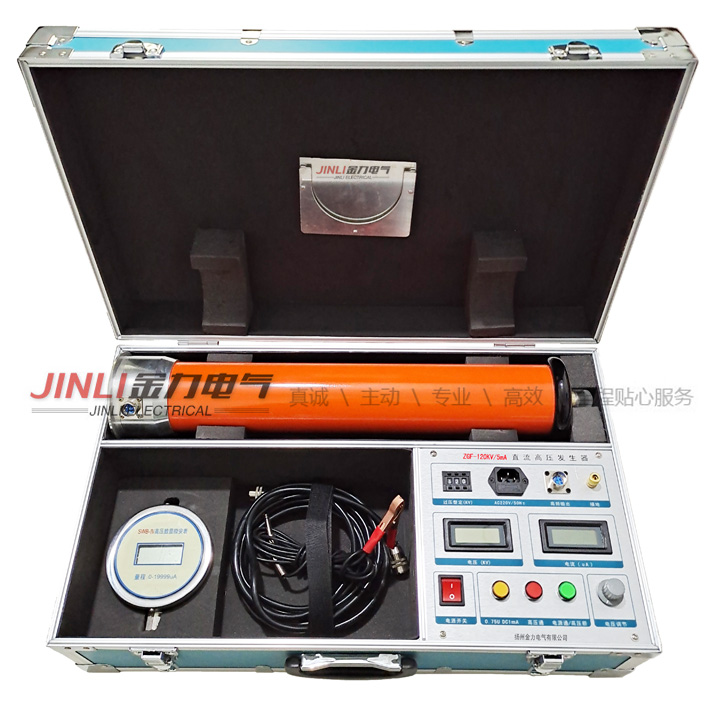

直流高壓發生器適用于電力、廠礦、科研、鐵路、化工、發電廠等部門對氧化鋅避雷器、電力電纜、發電機、變壓器、高壓開關等設備進行高壓直流試驗。

在使用該儀器前先把儀器可靠接地。并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。在每次試驗結束后先把電位器回到零位，然后切斷電源在進行對被試品的放電，放電過程分為兩步。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，后直接接上地線放電。

實驗完畢，首先切斷高壓電源，一般需待試品上的電壓降至1/2試驗電壓以下，將被試品經電阻接地放電，未尾直接接地放電。對于大容量試品，如長電纜、電容器、大電機等，需放電5min以上，以使試品上的充電電荷放盡。另外，對附近電力設備，有感應靜電電壓的可能時，也應予以放電或事先短接。經過充分放電后，才能接觸試品。對于在現場組裝的倍壓整流裝置，要對各級電容器逐級放電后，才能進行更改接線或結束實驗，拆除接線。

對電力電纜、電容器、發電機、變壓器等，先經適當?shù)姆烹婋娮鑼υ嚻愤M(jìn)行放電。如果直接對地放電，可能產生頻率很高的振蕩過電壓，對試品的絕緣有危害。放電電阻視試驗電壓高低和試品的電容而定，要有足夠的電阻值和熱容量。通常采用水電阻，電阻值大致上可為每千伏200-500Ω。放電電阻器兩級間的有效長度可參照高壓保護電阻器的長度L選用。直流高壓發生器放電棒的絕緣部分的長度L應符合AQ規程的規定，并不小于放電電阻器的有效長度。
