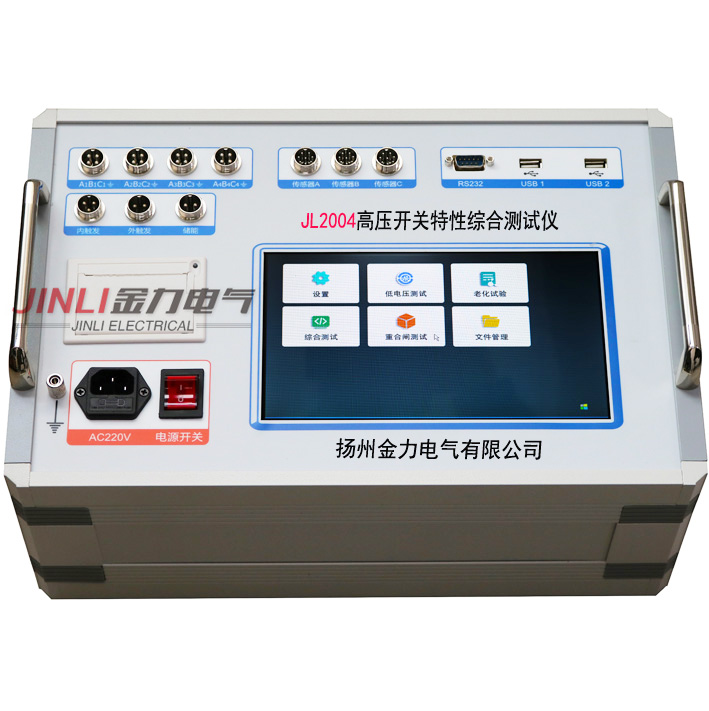

高壓開關綜合特性測試儀，進行控制合、分閘操作時，開關不動作

高壓開關綜合特性測試儀，進行控制合、分閘操作時，開關不動作
◆ 現場合、分閘控制接線不正確
◆ 處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖重新接線。
◆ 現場線圈負載過大或控制回路短路，儀器無法正常驅動，電源發出過載的蜂鳴聲警告（四聲后電源自動恢復）
◆ 處理辦法：
①、對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的zui大帶載能力為20A。致使負載過大，儀器無法正常驅動。這時請采用外觸發方式，把合閘控制線接在合閘接線圈上，分閘控制線接在分閘線圈上，采集分合閘的電壓信號（觸發計時），直流或交流電均可。

②、檢查控制回路，保證回路暢通。
◆ 檢查儀器儲能、分閘、合閘是否有直流輸出
◆ 處理方法：
①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請返廠維修。
②、合閘直流電壓檢查：在儀器處在分閘狀態進行檢查（不接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字，如果A1斷口顯示是“合”字，表示此斷口有故障，請切換到A2斷口）。將分合閘控制線接在內觸發航插上，請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。首先在設置菜單中將采集時間延長3秒鐘，然后在測試菜單中選擇電源聯動，點擊 開始測試菜單，電壓輸出。
③、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一樣。
④、以上三種方法如果沒有電壓輸出，請將儀器返廠檢查維修。請不要自行打開儀器儀表，內部有高壓輸出危險。
⑤、應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸方式進行測量，完成后再返廠維修。
◆ 開關機構存在保護閉鎖（如西門子、ABB開關）
◆ 處理辦法：
①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉鎖。
②用現場操作電源，用“外觸發”方式試驗。
