直流電阻快速測試儀特性與使用方法

直流電阻快速測試儀特性與使用方法

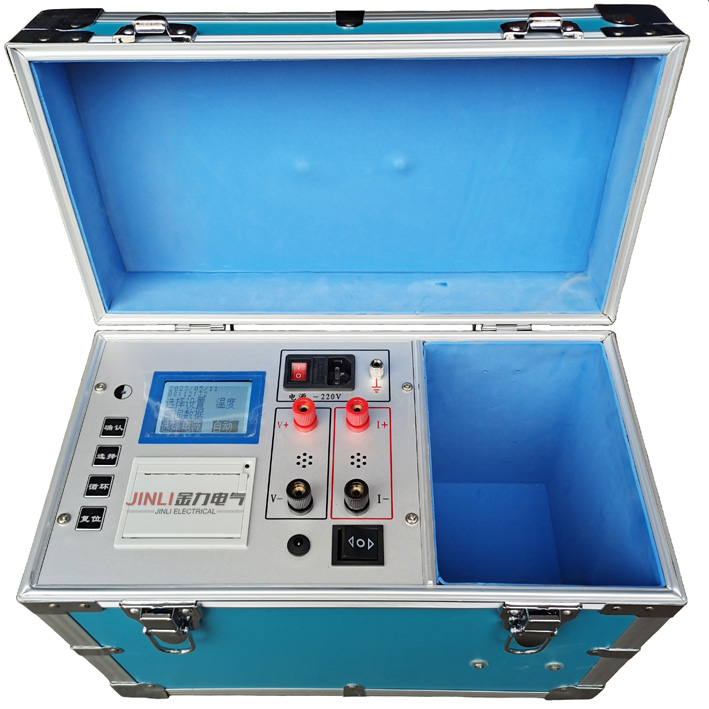

一、直流電阻快速測試儀主要特點
1、內附可充電電池組，現場測試不需交流電源，使用方便。
2、輸出充電電流可達2A，測試速度快。
3、電阻測量范圍為1μΩ-2KΩ，量程廣。
4、采用國外進口優質元器件，軟件設計多重抗干擾程序，測量結果準確度高，重復性好。
5、液晶顯示方式，適應各種不同的工作環境。
二、直流電阻快速測試儀使用方法
1. 電源
直流電阻快速測試儀為測試提供的電源有兩種：AC220V/DC12V。在強電磁場干擾的情況下，建議使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。
A、直流電源測試：
閉合總電源開關(DC12V)，相應有指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，關閉總電源開關(DC12V)，相應的指示燈熄滅，放電后，再轉換測試夾，進行再次測試。
B、交流電源測試：
接上交流AC220V電源，相應的指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，關閉總電源開關(AC220V)，相應的指示燈滅，放電后，再轉換測試夾，進行再次測試。
C、充電：
接上交流AC220V電源，此充電指示燈亮，表示正在對機內的可充電池進行充電工作。直流電阻快速測試儀在使用交流電源測試,同時也在對機內電池進行充電。(儀器設計了充電保護電路，不會有過充現象產生)。
2. 測試線的聯接方法：
將儀器的I+、V+、V-、I-端子與被試品按圖1的方法聯接好。這種聯接法，可消除A、B、C、D處的接觸電阻，以及聯線電阻對測量的影響。測量的值即為B、C、之間的電阻Rx (注意：B、C之間不要反向)。在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當的導線將測試線加長。
3. 測量：
直流電阻快速測試儀在回路未接好的情況下開機表頭顯示“E0000”。按圖1方法接好測量線后，根據被測值的大小選定欲測的電阻檔，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值。讀值時請注意所選量程上的單位。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈將其短路，以免電磁干擾。
4. 放電：
測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓直流電阻快速測試儀有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身AQ。
