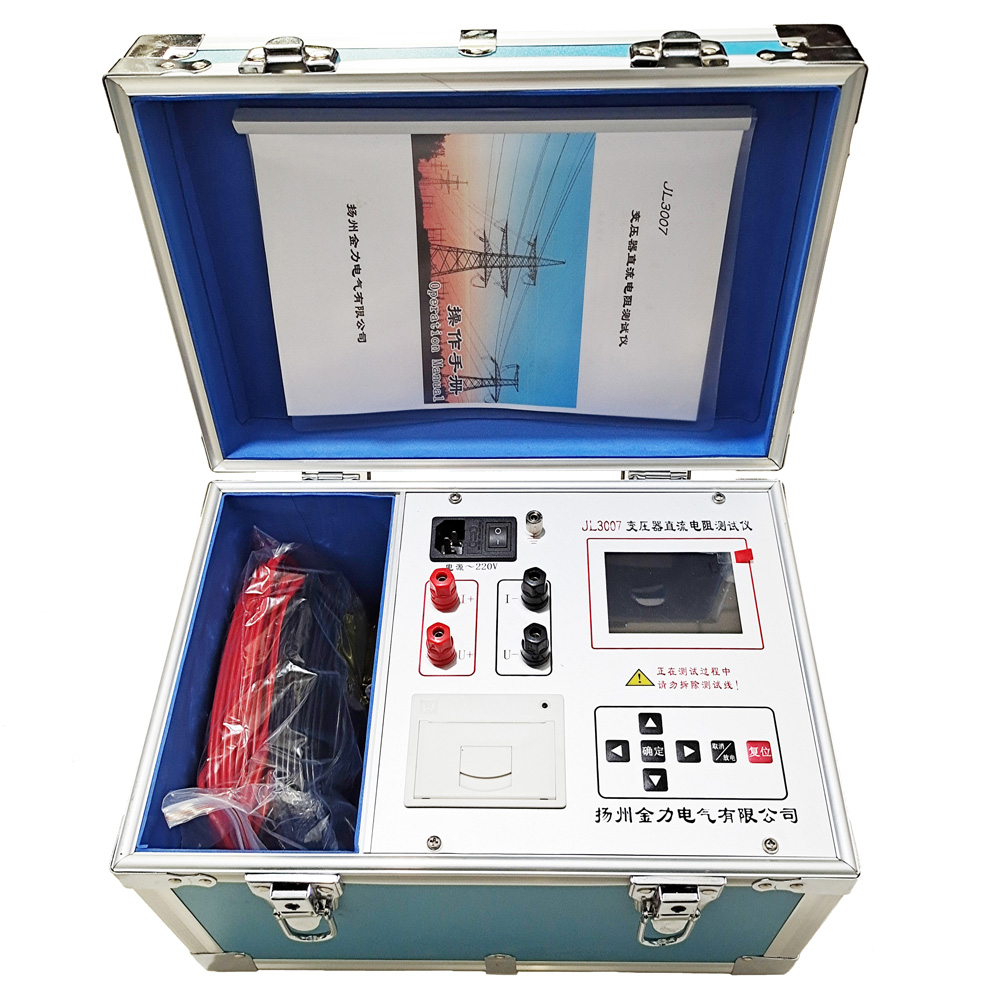

JL3007變壓器直流電阻測試儀（彩屏版）

一、產品概述

繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的AQ運行。

本公司開發生產的JL3007變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。極大的方便了工作人員的使用。儀器可直接使用內部電池工作，極大的方便了野外工作人員的使用。

二、AQ措施

  ◆ 使用本儀器前一定要認真閱讀本手冊。

  ◆ 儀器的操作者應具備一般電氣設備或儀器的使用常識。

  ◆ 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

  ◆ 儀表應避免劇烈振動。

  ◆ 對儀器的維修、護理和調整應由專業人員進行。

  ◆ 測試完畢后先關閉電源，再拆除測試線。

  ◆ 測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。

  ◆ 在測試過程中，禁止移動測試夾和供電線路。

三、產品參數

  ◆ 輸出電流及量程：輸出電流：0-10A,量程100mW-100KW。

   注：超出以上量程請用自動測試功能。

  ◆ 測試精度:  0.2%  zui高分辨度： 0.1mW。

  ◆ 儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。

  ◆ 具有大容量存儲功能，可存儲2000條測試記錄，

  ◆ 工作電源： AC220V±10﹪　

  ◆ 工作溫度：﹣10℃～40℃　　

  ◆ 工作濕度：環境濕度＜80%RH           　

  ◆ 儀器重量：8㎏
