JL1006系列變頻串聯諧振耐壓試驗裝置

產品簡介：

JL1006系列變頻串聯諧振耐壓試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

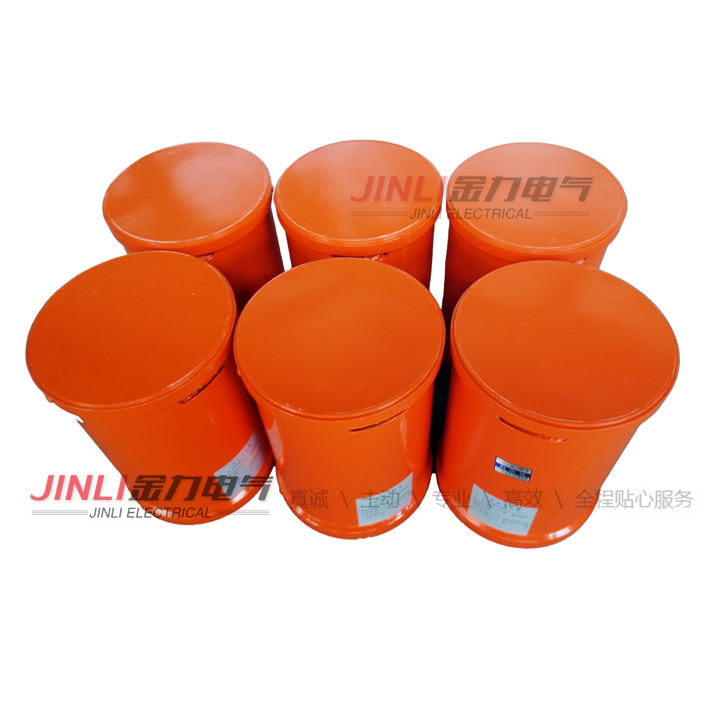

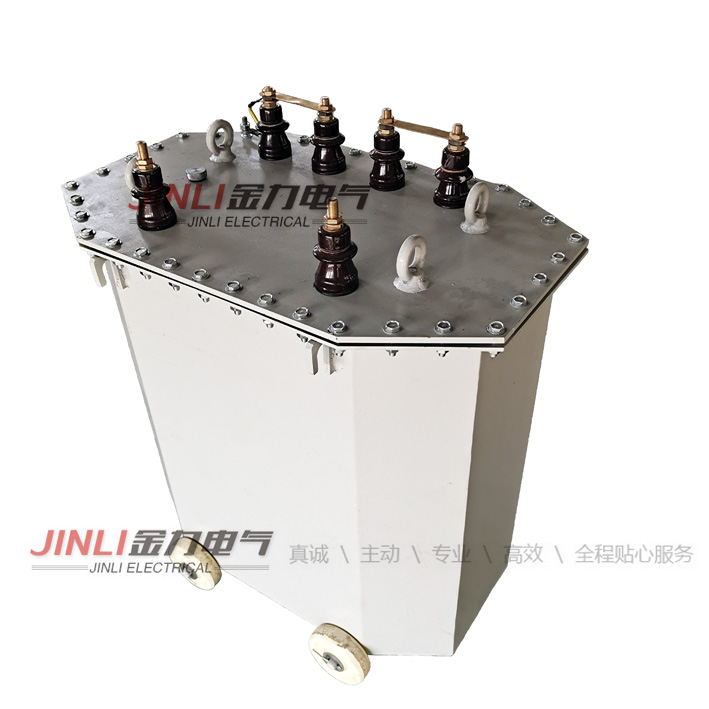

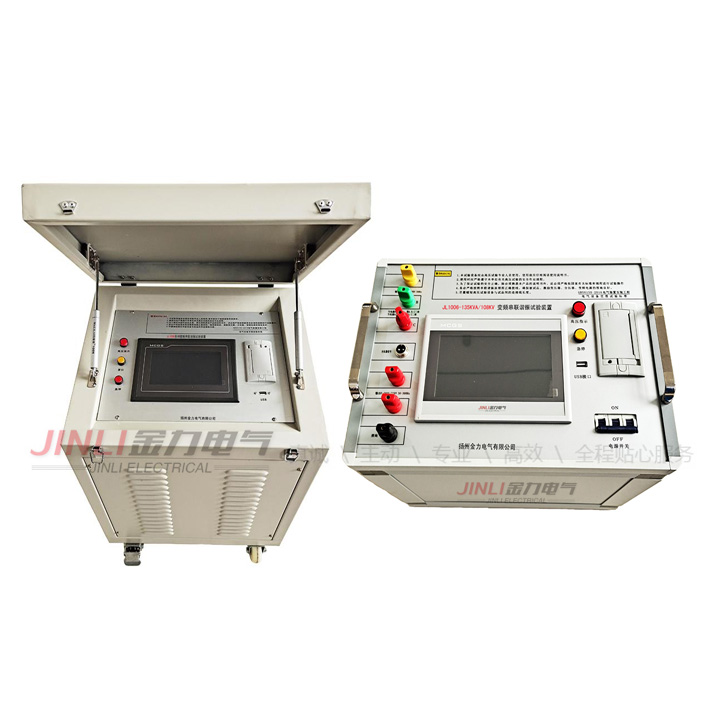

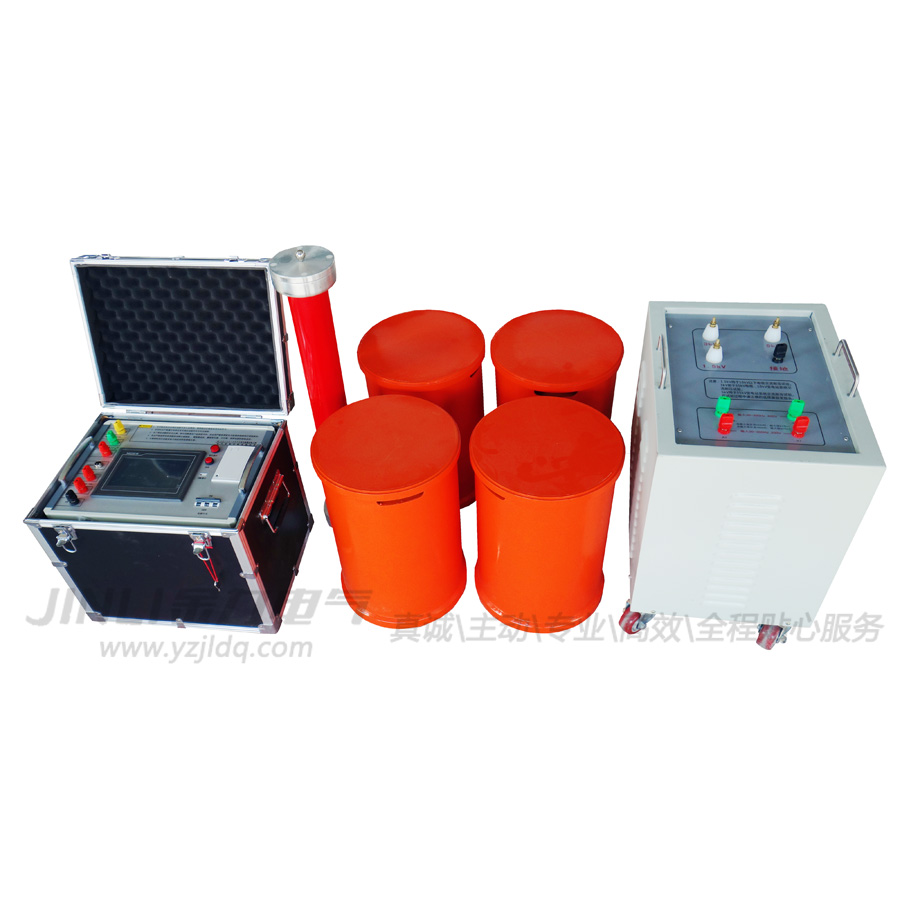

串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。

JL1006系列變頻串聯諧振耐壓試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。

產品別稱：

串聯諧振、串聯諧振變壓器、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振原理、串聯諧振應用 串聯諧振系統.

產品特性：

◆ 穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。

◆ 自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，zui后精確鎖定諧振頻率。

◆ 支持多種試驗?zāi)Ｊ健Ｏ到y(tǒng)支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗?zāi)Ｊ剑扑]使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，AQ性更高。

◆ 系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。

◆ 保護功能完善。具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。

產品參數：

◆ 諧振電壓波型：正弦波，波形畸變率＜1.0%

◆ 輸出頻率：30～300Hz

◆ 工 作 制：滿功率輸出下，連續工作時間60min

◆ 品質因素：30～80

◆ 輸入工作電源：?jiǎn)蜗?80/220V±10%，50Hz

◆ 環境溫度：－10℃～+50℃

◆ 相對濕度：<95%rh，無凝露狀況<>

◆ 適用范圍：      1.  電纜變頻諧振裝置

                             2.  發電機交流耐壓裝置

                             3.  變電站電氣設備交流耐壓諧振裝置

                             4.  CVT檢驗用諧振升壓裝置
