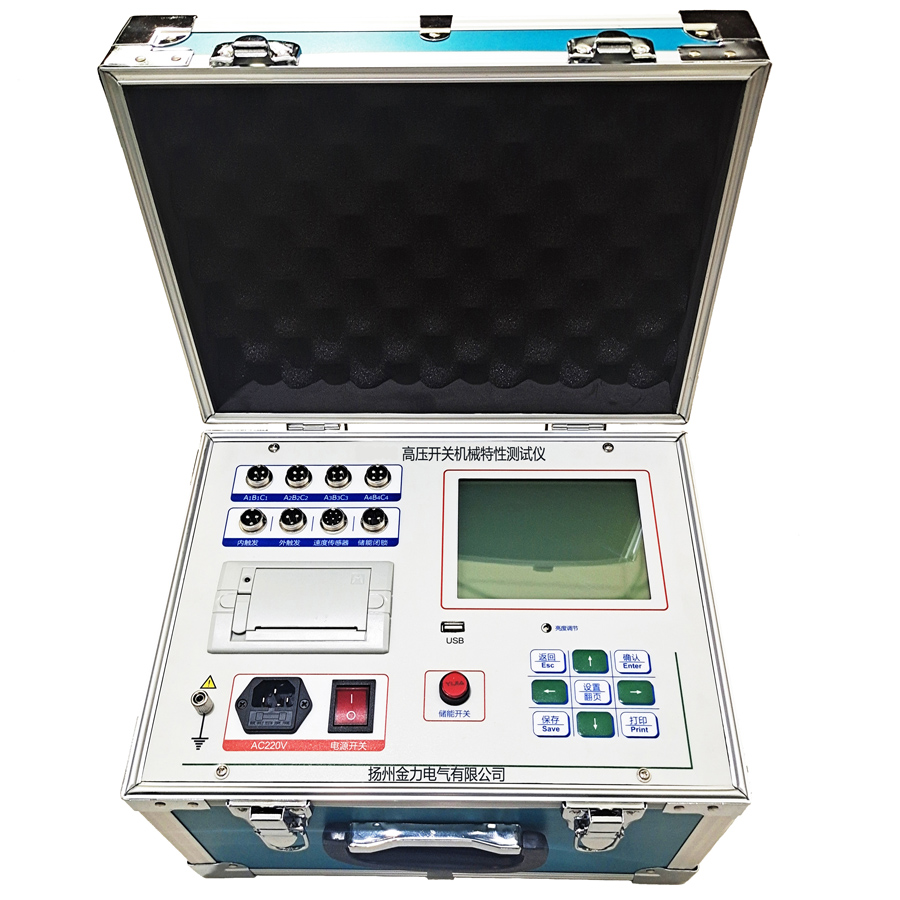

JL2001斷路器機械特性測試儀

產品簡介：

JL2001斷路器機械特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，抗干擾性強，可在500KV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗zui方便的工具。

產品特性：

◆儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。

◆獨立的6斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。

◆機內可存儲100組測試結果。

◆大屏幕液晶（320×240）LCD顯示, 灰屏，陽光下不反光不黑屏，圖文及漢字菜單操作提示，人性化菜單式界面，操作簡便。

◆儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。

◆機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。

◆本儀器可進行電動和手動分合測試。

◆可進行高、低電壓實驗，自動尋找zui低分或合閘電壓。

◆重合閘試驗，可做合分、分合，分合分等參數測量。

◆真空接觸器（單線圈）參數測量。

產品參數：

1．時間測量：6路

固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期

合閘（分閘）彈跳時間（彈跳次數）

測試范圍：0.01ms～12000ms

   準確度：1ms～100ms內準確度0.5%±2個字，

                          大于100ms準確度1%±2個字

速度測量：剛分（剛合）速度

指定時間段（行程段或角度段）平均速度

2. 測速范圍：1mm傳感器 0.01～25.00m/s，

                  0.1mm傳感器 0.001～2.50m/s，

               360°角度傳感器0.01～25.00m/s

3．行程測量：動觸頭行程（行程）

                         接觸行程（開距）

               過沖行程或反程（超程）

4. 傳感器測量范圍：直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm

                               直線位移傳感器300mm，分辨率:0.1mm，行程0～300mm(選配）

                               直線位移傳感器500mm，分辨率:1mm，行程0～500mm（選配）

                                   360線傳感器：360^о,分辨率:0.25^о,行程1mm～1000mm

5.電流測量范圍：0～15A，分辨率：0.01A，顯示電流值為線圈電流zui大值。

6．顯示屏：320×240液晶屏，對比度可調

7．數據存儲：可存儲100組測量數據

8．打印機：高速熱敏打印機

9. 儀器電源：AC/DC220V ±10%；50Hz ±2%

10．直流電源：輸出電壓：25～265V連續可調，輸出電流：≤ 15A(短時)

11．主機體積：360×250×140mm

12．使用環境：-10℃~+50℃

13．相對濕度：≤90%
